topclientphp技巧_若何运用TOP Server for Wonderware经由进程OPC UA集成S71500

他的岗位特殊侧重于通过利用顶级做事器Wonderware公司连接到他们的嵌入式OPC UA做事器S7-1500掌握器集成所需的基本步骤。

利用TOP做事器与西门子PLC进行通信并不是一个新观点，并且自做事器早期就以西门子TCP以太网驱动程序和TOP做事器西门子套件中包含的各种串行驱动程序的形式供应支持。
随着西门子PLC系列多年来不断发展和发展，通信协议也可用于从这些掌握器中提取数据。

通过当前的S7-1500系列PLC，西门子在掌握器中安装了嵌入式OPC UA做事器，为更加可靠和安全的通信供应了更快，更高效的通道。
与传统的西门子TCP（RFC1006 ISO over TCP）通信方法比较，S7-1500中的OPC UA接口具有以下优点：

凭借报告非常（RBE）支持，传输阵列的能力和更大的最大数据包大小，OPC UA是西门子首选的集成S7-1500掌握器的方法，由于效率得到了提高。

OPC UA供应的安全性与用户身份验证和高加密可用，实际上没有比较。
对付具有高安全性哀求的项目，OPC UA是集成S7-1500的唯一选择。

第1步：理解S7-1500的限定

根据您所利用的S7-1500型号，对付支持的OPC UA会话数（连接数），每个会话的预订数，每个要求的最大项数以及其他OPC UA特定限定，将有不同的限定。
这些限定会影响嵌入式OPC UA做事器的性能，进而影响您在TOP Server中所体验到的性能。
须要明确的是，限定在掌握器端，这便是理解模型的主要缘故原由，以便在配置TOP做事器时，可以遵守这些限定。

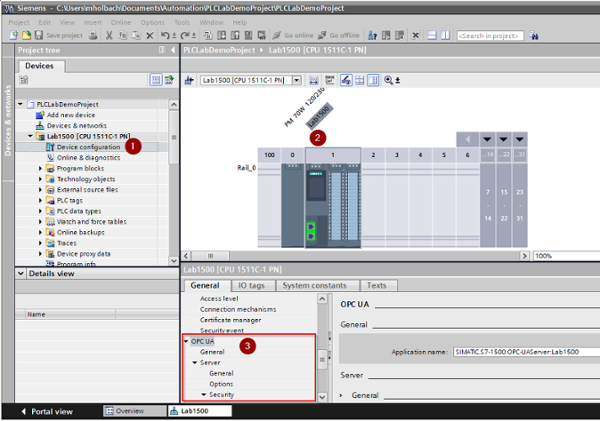

步骤2：利用Siemens TIA Portal配置S7-1500

在S7-1500中访问任何过程数据之前，必须启用OPC UA做事器并将其配置为公开将通过UA做事器访问的数据点。
这是利用Siemens TIA Portal配置和编程软件完成的。

您可以在此配置TOP做事器OPC UA客户端驱动程序将连接到的OPC UA做事器端点。
您可以在此处启用OPC UA接口并定义支持连接S7-1500的安全策略。

TIA Portal中配置的关键部分之一是调节OPC UA做事器公开的PLC项目/标签。
这很随意马虎，可以通过创建项目的数据块来完成。
每个数据块中的“可从HMI / OPC UA访问”复选框指定是否应通过OPC UA做事器公开该项目。
必须检讨OPC UA客户端将读取/写入的所有项目的此复选框。
默认情形下会选中此复选框，即如果PLC中的所有项目都应通过OPC UA做事器公开，则不须要进行任何变动。

对付非常大的项目，建议仅公开OPC UA客户端/ HMI将利用的那些标签 - 以最小化由于OPC UA做事器扫描PLC标签值而导致的CPU负载。

第3步：考虑S7-1500用例/场景

虽然理解如何设置单个PLC连接非常主要，但我们始终鼓励在开始配置之前整体方案您的系统，以确保遵守任何和所有最佳实践（根据全体系统和变量，这可能会有所不同）参与）。
为此，我们确定了以下方案，须要一些额外的考虑成分来最大化数据吞吐量。

第4步： 配置TOP Server OPC UA客户端驱动程序

在设计TOP Server项目时，必须牢记一些设计把稳事变，以遵守西门子公布的推举设置。
请务必把稳，TOP做事器的功能超出了建议的范围，并且应把稳不要利用超出特定S7-1500型号支持范围的TOP做事器设置来使S7-1500过载。

例如，建议每台设备不超过1,000个项目（这样所有项目都可以在一次交易中读取/写入），每个频道不超过20,000个项目（即20个设备）。

您须要逐步完成以下常规配置步骤才能进入TOP做事器：

步骤5：配置TOP做事器OPC UA安全性

由于S7-1500的OPC UA做事器证书尚不可信，因此TOP做事器会在通道配置后讯问是否应将证书添加到“可信做事器”列表中。

对付将利用加密的任何连接，必须建立TOP做事器UA客户端与S7-1500中的根本UA做事器之间的信赖关系。
要访问TOP Server的UA Security设置，请从TOP Server的Adminstration系统托盘图标访问“OPC UA Configuration”菜单。

如下所示，“可信任做事器”部分列出了TOP做事器连接的任何OPC UA做事器的证书。

如果做事器不受信赖，您将在证书上看到一个赤色的“X”，如果您选择该证书，您将可以选择“信赖”该证书。
因此，如果您在配置频道后错过了对提示“是”，则可以轻松地到此处并信赖UA做事器。
或者，如果您决定在任何时候须要撤销该决定，您可以到这里谢绝做事器。
