第一次玩带屏幕的车鸡，然而此屏幕显示效果却很差，而且本身玩的内容也不多。
俩大编码器 触摸式按键
丰田老伙计富士通天产的
TOYOTA 86140-0E150
FuJiTSUTEN 138000-48700101
MODEL NO. FTT0036A
外不雅观仍旧比较畸形

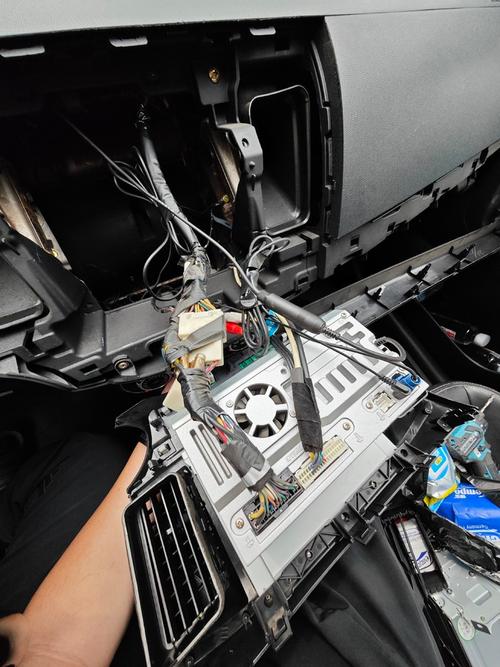

背后密密麻麻的接口 上面一层是视频或者其他总线的接口 下面是常规电源喇叭接口
彷佛是usb，居然有两个
侧面还有风扇，模糊约约看出是松下的
前面板拆下来，由一条宽宽的FPC排线连接
中间屏幕，两边按键
这排线插座有些紧
这是液晶背光升压电路
ALPS的蓝牙模块以及天线 模块旁的是触屏排线
A8601为液晶屏供应各路逻辑电压和开关电压
ROHM的BU21024 四线电阻屏掌握器 P.S（这玩意集成度真低，多少年前mp4 SOC内都集成了这玩意）
按键板，透明排线连接了电容式按键
电容按键掌握ic
LVC125 四缓冲器
不明鸟文
按键的背光板
按键pcb就比较大略了，几颗led和旋转编码器
编码器也是alps的，手感舒畅
拆下屏幕总成
友达C061VTN01 TN屏幕 800X480分辨率 效果不咋滴
PCB也是贼厚实
现在可以看见机芯和主板了，内部还是比较拥挤的
掀开上盖，露出CD机芯
单碟版，看起来通俗俗通
秃顶和电机的排线
取下CD 下面是第一层接口板看起来有些空荡荡的
也是通过排线跟下面的主板相连
不明ic 看着像某种差分旗子暗记转换器
英飞凌 8250GVIO can总线收发器
ROHM 00GC0W 的1A可调LDO
背面有颗富士通天的ic （估计是单片机） 掌握收音机部分
飞利浦TEF7000收音机芯片
OK,进入下层看看
满眼密密麻麻的芯片
搞不明白为什么集成度这么差，很多功能完备可以集成在一块芯片上的，非要用这么多。
从可靠性上讲系统越繁芜也随意马虎出问题，不合理啊
CD部分的处理器，彷佛是松下方案 忍不住吐槽，这么多芯片堆一起还只能实现CD功能，再看看电脑光驱上孤零零的MTK一个能打10个。。。
富士通天的处理器
瑞萨的主CPU，运行了操作系统
阁下是两颗三星DDR3 2GbIt内存，合计512MB
卧槽，搞这么大内存却没什么功能，实在是颠覆我的天下不雅观了
阁下是松下的工业级SD卡，容量为4G 用来存放操作系统等东东
SD卡阁下的又是一块瑞萨/NEC D78F1844单片机 用场不明
音频功放阁下的又一块处理器，看这线路彷佛卖力视频采集
这块是AK7756麦克风ADC
电源部分，不多废话了
瑞萨单片机和ADV7180视频采集芯片
上面两块JRC4580是功放的预放大运放
防反接二极管
国半的I2C 转FPDlink 芯片
比较故意思的是输入滤波用了三种电容，两只台系一只日系，不错，非常政治精确，没有歧视各色电容
最主要的。。。功放芯片是LV47022
P
背面照片忘却拍了。。。借用坛友图片：http://bbs.mydigit.cn/read.php?tid=1365636
OVER 感激不雅观赏
补上点亮图，没有好音箱，就不谈什么音质了
感激不雅观看！
