关键词：架构；聪慧水务；智能剖析；聪慧掌握
0 弁言
随着物联网和云打算的迅速发展，水处理行业从最初纯粹的上位机掌握，发展到网络处理，继而发展到本日的聪慧处理。聪慧水务观点的提出是水务行业智能化发展的一定趋势。通过超级打算机和云打算将其整合，实现社会与物理天下领悟。在此根本上，人类可以更加风雅和动态的办法管理生产和生活，达到聪慧状态，提高资源利用率和生产力水平，改进人与自然间的关系。聪慧水务来自聪慧城市，而聪慧城市来自聪慧地球。本文将从连云港市自来水公司已有的项目培植出发，提出一种实用的聪慧水务架构体系，为本水司聪慧水务培植供应一套有效的技能方案［1］。
1 总体架构
传统的聪慧水务架构仅能打通信息孤岛，实现数据的共享与剖析，但对付智能化反馈没有明确的表述，只能从理论上做一个解释，针对这个问题本文提出一种新的架构，见图1。

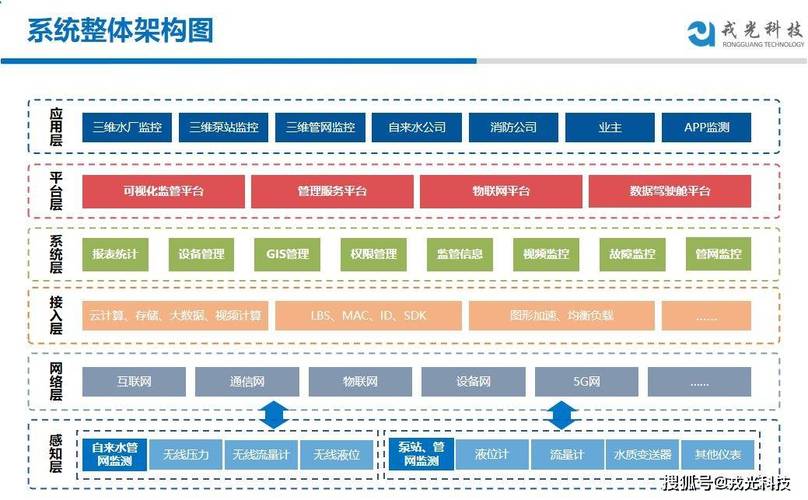

图1 聪慧水务总体架构图
如图1所示，这个架构分为4层，从下到上依次为设备层、PLC掌握层、通信做事层、聪慧水务层。
个中，设备层为第1层，紧张包括各种传感器、数字仪表以及现场各种设备。设备层通过不同厂商供应的通信协议与第2层PLC进行通信，PLC层吸收现场数据，根据自身程序进行掌握设备运行，同时对上供应通信接口。
第3层为通信做事层，其紧张任务是建立公用的通信做事器，也便是IOServer做事器，该做事器是核心做事器，因此利用“一用一冗”或者“多用多冗”。通信做事器紧张为最上层聪慧水务层供应数据通信做事。
第4层聪慧水务层紧张包括：（1）SCADA调度系统，用于实时查看各水厂、加压泵站、二次加压泵房、大表等设备实时数据，报警信息，给调度职员供应实时数据。系统为分布式模式设计，分布式模式是指将SCADA做事端安装在做事器上，客户端通过SCADA客户端软件实现通信。客户端实现显示和掌握功能，做事端实现数据处理功能，客户端涌现故障不影响做事端正常运行。其余SCADA做事端配置成双冗余模式，一个做事崩溃自动切换成另冗余做事，担保系统稳定性。（2）WebSCADA做事器，紧张是供应Web网站的实时数据显示，该做事器能大大降落Web端程序开拓的难度，提高程序开拓效率。同时该做事器还供应WebService接口，用于Web程序的聪慧决策和反馈调度。（3）Web做事器，紧张供应PC端聪慧水务系统各种业务和各种数据显示做事。（4）移动做事器，紧张供应移动端数据做事。（5）GIS做事器，用于供应GIS舆图干系做事，存储干系舆图数据。（6）大数据做事器，紧张用于供应海量数据，以供应给专家系统进行智能打算和聪慧决策。
该架构最大的不同是强化了通信做事层，通信做事层可以设置具有API功能的做事，通过该做事可以为第三方平台供应有效接口，然后通过Web做事器结合大数据做事器实现聪慧化掌握，这种方案实现大略［2］。第2种方案是通过WebSCADA做事器供应WebService做事，该做事可以直接反馈到底层的PLC端掌握，从而实现聪慧化掌握，这种方法安全性高，可操作性强。
2通信中央设计
通信中央是聪慧水务培植的核心功能层，一个稳定、可靠、安全的通信中央是聪慧水务培植的关键。
2.1硬件设备的可靠性
通信设备种类繁多，总体上分为有线和无线两大类。有线类包括双绞线网络和光纤网络，无线类则通过2G、4G技能进行通信。通信设备的质量会在很大程度上决定通信质量的好坏，因此在工程施工中应只管即便利用稳定可靠的通信设备，通信线路应只管即便以光纤为主、超五类网线为辅的设计思路［3］。
2.2 软件的可靠性
软件系统的稳定性直接决定数据能否稳定读取，软件紧张包括：操作系统软件、数据库软件、通信软件。每每最新的操作系统稳定性无法担保，因此在操作系统的选择上一样平常会选择成熟稳定的版本。其余，操作系统还要与做事器硬件相互匹配，这样才能发挥最优的性能。
通信类软件的可靠性直接决定数据能否准确、及时、稳定地传输到通信中央，通信类软件种类繁多。一样平常而言，同一厂家供应的通信软件与自己的产品兼容性最好，不同厂家通信软件每每不相互兼容，随意马虎涌现数据中断征象。其余，通信类软件要支持冗余，对付断网情形要有一定的处理机制，要支持断点续传，这能够担保数据的完全性。
多级通信是架构的基本哀求，对付水厂要有独立的通信做事器，调度中央要有调度中央通信做事器，如果网络涌现中断，要能担保水厂等核心单元正常运转［4］。
3 数据中央设计
数据中央是聪慧水务的另一个核心区域。数据中央要根据实际需求进行划分，总体上分为两类，一类用于存储业务的关系数据库，一类用于存储生产数据的工业数据库。
3.1关系数据库
目前常用的关系数据库为MySQL、MSSQLServer、0racle。MySQL一样平常用于小型数据处理，是很多PHP网站首选的数据库；MSSQLServer是微软公司开拓的数据库，一样平常用于基于C#开拓的网站，同时该数据库被广泛用于工业掌握领域；Oracle是大型数据库，是JSP网站的首选数据库，功能强大，但是很少用于工业掌握领域。
关系数据库的建立基于业务需求，是业务需求的数学逻辑模型。在聪慧水务开拓设计上，关系数据库一样平常有两个方面的运用：其一是从工业数据库获取实时数据的映像作为逻辑数据库的最基本数据，其二是从业务中获取手工录入的数据作为业务处理数据［5］。
从工业数据库或者从SCADA系统获取的实时数据称为自动数据，手工录入的数据称为手工数据，自动数据每每要经由专家系统的打算才能用于逻辑处理中，为了担保数据的真实性自动获取的数据一样平常不许可改动，逻辑处理过的数据可以修正并与手工输入的数据形成繁芜的业务逻辑。
实时数据库每每数据量大导致处理困难，为理解决这类问题，我们每每采取加大采集韶光的办法处理，以1h为最短采集韶光，并分成多个表，每个表只存储50个旁边的数据点，并且只针对有逻辑打算意义的数据点进行打算存储，极度情形下要逐日天生一张表，担保记录数不超过百万条。
3.2工业数据库
工业数据库一样平常用于存储大批量数据，其特点是高速数据采集、数据压缩、海量驱动。工业库可以存储高密集数据，其数据内容是智能剖析的依据，一样平常情形下工业数据库可以用于趋势图剖析，实时数据采集以及智能剖析，是聪慧水务的数据来源。
4 系统设计
聪慧水务系统紧张包括的功能单元有如下几点。
（1）生产运行管理系统，集成SCADA系统，实现取、供、用、排全体水生命周期的实时数据监控和管理，对生产、运行情形进行全方位总体监控，结合视频，更科学地进行统一调度，实现生产全面监控管理，提高公司对整体信息的掌控，提高管理水平。紧张包括模块有水源地监控、自来水厂监控、供水泵站监控、供水管网监控、DMA分区监测、二次供水监控、用户用水监测。
（2）生产调度管理系统，支持监测数据的实时显示，具备故障报警功能，显示故障点和故障状态，并提示故障处理方法，支持动态显示生产的工艺过程、参数、设备工况等。
（3）管网GIS系统，包括管网排查、掩护、养护、巡检以及统计剖析等。
（4）供水管网模型，实现水压、水量、流速、流量、水质等全要素的动态仿照显示，具有10分钟级别SCADA 在线校验功能。
（5）DMA分区计量管理，具有漏损评估，漏损预警，产销差剖析，水平衡剖析。
（6）设备管理系统，包括设备采购、设备档案、设备运行、设备巡检、设备保养、设备维修、设备改造、设备报废等全周期设备管理。
（7）水质管理，包括化验室管理和水质剖析管理。
（8）生产统计剖析，包括实时生产的展示，供应日、周、月生产曲线，生产数据，同比环比等，还包括能耗剖析和水量非常提醒。
（9）热线管理，根据系统供应的数据供应热线管理功能。热线系统不但要具备完善的业务流程，还要能够与底层设备数据对接，实现完全的派单下发功能。
（10）移动平台，要有可定制化的移动平台实现详细业务的在线处理，数据的实时显示，报警数据的提醒，巡检数据的上报，工单处理的吸收和数据上报等功能［6］。
5 AcrelEMS-SW聪慧水务能效管理平台
5.1平台概述
安科瑞电气具备从终端感知、边缘打算到能效管理平台的产品生态体系，AcrelEMS-SW聪慧水务能效管理平台通过在污水厂源、网、荷、储、充的各个关键节点安装保护、监测、剖析、管理装置，用于监测污水厂能耗总量和能耗强度，监测紧张用能设备能效，保护污水厂运行可靠，提高污水厂能效，为污水处理的能效管理供应科学、风雅的办理方案。
5.2平台组成
AcrelEMS聪慧水务综合能效管理系统由变电站综合自动化系统、电力监控及能效管理系统组成，涵盖了水务中压变配电系统、电气安全、应急电源、能源管理、照明掌握、设备运维等，贯穿水务能源流的始终，帮助运维管理职员通过一套平台、一个APP实时理解水务配电系统运行状况，并且根据权限可以适用于水务后勤部门管理须要。
5.3平台拓扑图
5.4平台子系统
5.4.1变电站综合自动化系统及电力监控
对水务配电系统中35kV、10kV电压等级配置继电保护和弧光保护，实现遥测、遥信、遥控、遥调等功能，对非常情形及时预警。
监测变压器、水泵、鼓风机的电流、电压、有功/无功功率、功率因数、负荷率、温度、三相平衡、非常报警等数据。
5.4.2电能质量监测与管理
水务中大量的大功率电机、水泵变频启动导致配电系统中存在大量谐波，通过监测其配电系统的谐波畸变、电压颠簸、闪变和容忍度指标剖析其电能质量，并配置对应的电能质量管理方法提高供电电能质量。
5.4.3电动机管理
马达监控实现水务中电机的保护、遥测、遥信、遥控功能，电动机保护器能对过载、短路、缺相、泄电等非常情形进行保护、监测和报警。准确地反响出故障状态、故障韶光、故障地点、及干系信息，对电机进行康健诊断和预防性掩护。同时支持与PLC、软启、变频器等合营，实现电动机自动或远程掌握，监视、掌握各个工艺设备,保障正常生产。
5.4.4能耗管理
为水务搭建计量体系，显示水务的能源流向和能源损耗，通过能源流向图帮助水务剖析能源花费去向，找出能源花费非常区域。
将所有有关能源的参数集中在一个看板中，从多个维度比拟剖析，实现各个工艺环节的能耗比拟，帮助领导掌控全体工厂的能源花费，能源本钱，标煤排放等的情形。
能耗数据统计采集水务中污水厂、自来水厂、水泵站等的用电、用水、燃气、冷热量花费量，同环比比拟剖析，能耗总量和能耗强度打算，标煤打算和CO2排放统计趋势。
能效剖析按三级计量架构，分别进行能效剖析，契合能源管理体系哀求，可对各车间/职能部门的能效水平进行剖析，同比、环比、对标等。通过污水处理产量以及系统采集的能耗数据，在污水单耗中天生污水单耗趋势图，并进行同比和环比剖析，同时将污水的单耗与行业/国家/国际前辈指标对标，以便企业能够根据产品单耗情形来调度生产工艺，从而降落能耗。
5.4.5智能照明掌握
系统为污水厂、自来水厂、水泵站等供应了照明掌握管理方案，支持单控、区域掌握、自动掌握、感应掌握、定时掌握、场景掌握、调光掌握等多种掌握办法，模块可根据经纬度自动识别日出日落韶光实现自动掌握功能，只管即便利用自然光照，实现室内、厂区照明的智能掌握达到安全、节能的目的。
5.4.6电气安全
①电气失火监测：监测配电系统回路的泄电电流和线缆温度，实现对污水厂、自来水厂、水泵站的电气安全预警。
②消防应急照明和疏散指示：根据预先设置的应急预案快速启动疏散方案勾引职员疏散。系统接入消防应急照明指示系统数据，通过平面图显示疏散指示灯具事情状态和非常情形。
③消防设备电源监测：监测消防设备的事情电源是否正常，保障在发生失火时消防设备可以正常投入利用。
④防火门监控系统：防火门监控系统集中掌握其各终端设备即防火门监控模块、电动闭门器、电磁开释器的事情状态，实时监测疏散通道防火门的开启、关闭及故障状态，显示终端设备开路、短路等故障旗子暗记。系统采撤消防二总线将具有通信功能的监控模块相互连接起来，当终端设备发生短路、断路等故障时，防火门监控器能发出报警旗子暗记，能指示报警部位并保存报警信息，保障了电气安全的可靠性。
5.4.7 环境监测
污水厂、自来水厂、水泵站等场所温湿度、烟雾、积水浸水、视频、UPS电池间可燃气体浓度展示和预警，保障污水厂、自来水厂、水泵站等安全运行。当可燃气体或有害气体浓度超标可自动启动排风风机或新风系统，打消隐患，保持良好的水处理环境。
5.4.8分布式光伏监测
实时监测低压并网柜每路的电流、电压、功率等电气参数及断路器开关状态，逆变器运行监视，对逆变器直流侧每一光伏组串的输入直流电压、直流电流、直流功率，逆变器互换电压、互换电流、频率、功率因数、当前发电功率、累计发电量进行监测，以曲线办法绘制上述监测的各个参量的历史数据。
平台结合厂区实际分布情形，通过3D或2.5D平面图显示分布式光伏组件在屋顶、车棚的分布情形，显示汇流箱、并网点位置，各个屋顶的装机容量。
5.4.9工艺仿真监控
平台通过2D、3D办法实时监视粗格栅、污水提升、细格栅、曝气沉砂、改良生化处理、二沉、加氯打仗消毒、污泥浓缩压滤、生物除臭等工艺设备运行状态。在格栅清渣机、污水提升泵、回流泵、曝气风机、加药泵、浓缩压滤机、吸沙泵、吸泥泵等低压电动机掌握柜或低压馈电柜安装电动机保护，进行短路、过流、过载、起动超时、断相、不平衡、低功率、接地/泄电、te保护、堵转、逆序、温度等保护以及外部故障连锁停机，与PLC、软启、变频器等合营，实现电动机自动或远程掌握，监视、掌握各个工艺设备,保障正常生产。
6 干系平台支配硬件选型清单
序号
名称
型号、规格
安装位置
用场
1
电能质量监测
APview500
进线开关柜
监测市电电能质量
2
35kV、10kV回路保护
AM6
35、10kV开关柜
35、10kV回路保护、测控
3
智能操控装置
ASD500-Pn
35、10kV开关柜
35、10kV回路操作、显示和测温
4
弧光保护
ARB5
35、10kV回路母线室、断路器室、电缆室
用于监测关键电气接点弧光监测、保护
5
无线测温传感器
ATE400、ATE200
35、10、0.4kV母排、断路器、线缆接头
用于监测关键电气接点温度
6
有源滤波装置
AnSin□-M
0.4kV母线侧
滤除配电系统2~25次谐波畸变
7
无功补偿装置
AZC智能电容
0.4kV母线侧
供应无功补偿
8
多功能仪表
APM520/APM510
10kV、0.4kV回路
监测电气参数和开关状态、故障报警
9
智能照明掌握器
ASL100
照明配电箱
照明单控、群控、定时/自动掌握
10
电气失火传感器
ARCM200
配电柜/配电箱
监测泄电电流和线缆温度
11
消防设备电源传感器
AFPM
消防配电箱
监测消防设备电压、电流状态
12
应急照明和疏散指示系统
A-C-A100
消防疏散通道
供应消防应急照明并指引疏散人群快速疏散
13
限流式保护器
ASCP200
照明插座回路
防止过载、短路产生火花
14
电动机保护器
ARD3M
电动机
保护电机安全稳定运行
15
环境传感器
温湿度、浸水、烟雾、有害气体等传感器
配电室、工艺区域
监测环境参数，掩护环境安全
16
智能网关
ANet-2E4SM
数据采集柜
采集设备数据，逻辑掌握、上传平台
7 结语
通过构建聪慧水务可以有效办理水务管理者面临的各种问题，并把生产和水循环过程的各个领域都变得直不雅观透明，聪慧水务的办理方案帮助企业更有效地从事水务管理。未来几年将是聪慧水务高速发展的韶光，各水司应捉住机遇深耕公司生产业务，建立适宜自己的聪慧水务系统。
