垃圾的产生
之前的文章已经先容过PHP的引用计数机制-PHP内核探索之变量-理解引用，当变量赋值、通报时并不会直接硬拷贝，而是增加value的引用数，unset、return等开释变量时再减掉引用数，减掉后如果创造refcount变为0则直接开释value，这是变量的基本GC（Garbage Collection）过程。
但是在循环引用中，是无法通过这一机制回收变量的。即当数组或工具内部子元素引用其父元素，而此时如果发生了删除其父元素的情形，此变量容器并不会被删除，由于数组的引用计数中就有一个来自自身成员，试图开释数组时由于其refcount仍旧大于0而得不到开释，而实际上已经没有任何外部引用了，以是无法被打消，因此会发生内存泄露。
下面看一个数组循环引用的例子：
$a = array( 'one' );$a[] = &$a;unset($a);
unset($a)之前的引用关系:
unset($a)之后的引用关系:
可以看到，unset(a)之后由于数组中有子元素指向 a，以是refcount = 1，此时是无法通过正常的gc机制回收的，但是$a已经已经没有任何外部引用了，以是这种变量便是垃圾，垃圾回收器要处理的便是这种情形，这里明确两个准则：
1.如果一个变量value的refcount减少到0， 那么此value可以被开释掉，不属于垃圾
2.如果一个变量value的refcount减少之后大于0，那么此zval还不能被开释，此zval可能成为一个垃圾
针对第一个情形GC不会处理，只有第二种情形GC才会将变量网络起来。其余变量是否加入垃圾检讨buffer并不是根据zval的类型判断的，是通过zval.u1.type_flag记录的，只有包含IS_TYPE_COLLECTABLE的变量才会被GC网络。
目前垃圾只会涌如今array、object两种类型中，数组的情形上面已经先容了，object的情形则是成员属性引用工具本身导致的，其它类型不会涌现这种变量中的成员引用变量自身的情形，以是垃圾回收只会处理这两种类型的变量。
回收过程
如果当变量的refcount减少后大于0，PHP并不会立即进行对这个变量进行垃圾鉴定，而是放入一个缓冲buffer中，等这个buffer满了往后(默认10000个值)再统一进行处理，加入buffer的是变量zend_value的zend_refcounted_h:
typedef struct _zend_refcounted_h { uint32_t refcount; //记录zend_value的引用数 union { struct { zend_uchar type, //zend_value的类型,与zval.u1.type同等 zend_uchar flags, uint16_t gc_info //GC信息，垃圾回收的过程会用到 } v; uint32_t type_info; } u;} zend_refcounted_h;
一个变量只能加入一次buffer，为了防止重复加入，变量加入后会把zend_refcounted_h.gc_info置为GC_PURPLE，即标为紫色，下次refcount减少时如果创造已经加入过了则不再重复插入。

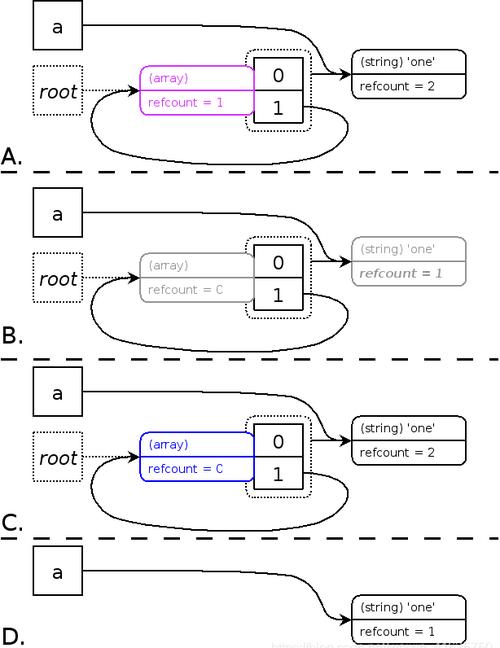

垃圾缓存区是一个双向链表，等到缓存区满了往后则启动垃圾检讨过程：遍历缓存区，再对当前变量的所有成员进行遍历，然后把成员的refcount减1(如果成员还包含子成员则也进行递归遍历，实在便是深度优先的遍历)，末了再检讨当前变量的引用，如果减为了0则为垃圾。这个算法的事理很大略，垃圾是由于成员引用自身导致的，那么就对所有的成员减一遍引用，结果如果创造变量本身refcount变为了0则就表明其引用全部来自自身成员。详细的过程如下：
1.从buffer链表的roots开始遍历，把当前value标为灰色(zend_refcounted_h.gc_info置为GC_GREY)，然后对当前value的成员进行深度优先遍历，把成员value的refcount减1，并且也标为灰色；
2.重复遍历buffer链表，检讨当前value引用是否为0，为0则表示确实是垃圾，把它标为白色(GC_WHITE)，如果不为0则打消了引用全部来自自身成员的可能，表示还有外部的引用，并不是垃圾，这时候由于步骤(1)对成员进行了refcount减1操作，须要再还原回去，对所有成员进行深度遍历，把成员refcount加1，同时标为玄色；
3.再次遍历buffer链表，将非GC_WHITE的节点从roots链表中删除，终极roots链表中全部为真正的垃圾，末了将这些垃圾打消。
垃圾网络的内部实现
接下来我们大略看下垃圾回收的内部实现，垃圾网络器的全局数据构造：
typedef struct _zend_gc_globals { zend_bool gc_enabled; //是否启用gc zend_bool gc_active; //是否在垃圾检讨过程中 zend_bool gc_full; //缓存区是否已满 gc_root_buffer buf; //启动时分配的用于保存可能垃圾的缓存区 gc_root_buffer roots; //指向buf中最新加入的一个可能垃圾 gc_root_buffer unused;//指向buf中没有利用的buffer gc_root_buffer first_unused; //指向buf中第一个没有利用的buffer gc_root_buffer last_unused; //指向buf尾部 gc_root_buffer to_free; //待开释的垃圾 gc_root_buffer next_to_free; uint32_t gc_runs; //统计gc运行次数 uint32_t collected; //统计已回收的垃圾数} zend_gc_globals;typedef struct _gc_root_buffer { zend_refcounted ref; //每个zend_value的gc信息 struct _gc_root_buffer next; struct _gc_root_buffer prev; uint32_t refcount;} gc_root_buffer;
zend_gc_globals是垃圾回收过程中紧张用到的一个构造，用来保存垃圾回收器的所有信息，比如垃圾缓存区；gc_root_buffer用来保存每个可能是垃圾的变量，它实际便是全体垃圾网络buffer链表的元素，当GC网络一个变量时会创建一个gc_root_buffer，插入链表。
zend_gc_globals这个构造中有几个关键成员：
1.buf: 前面已经说过，当refcount减少后如果大于0那么就会将这个变量的value加入GC的垃圾缓存区，buf便是这个缓存区，它实际是一块连续的内存，在GC初始化时一次性分配了10001个gc_root_buffer，插入变量时直接从buf中取出可用节点；
2.roots: 垃圾缓存链表的头部，启动GC检讨的过程便是从roots开始遍历的；
3.first_unused: 指向buf中第一个可用的节点，初始化时这个值为1而不是0，由于第一个gc_root_buffer保留没有利用，有元素插入roots时如果first_unused还没有到达buf的尾部则返回first_unused给最新的元素，然后first_unused++，直到last_unused，比如现在已经加入了2个可能的垃圾变量，则对应的构造：
4.last_unused: 与first_unused类似，指向buf末端
5.unused: GC网络变量时会依次从buf中获取可用的gc_root_buffer，这种情形直接取first_unused即可，但是有些变量加入垃圾缓存区之后其refcount又减为0了，这种情形就须要从roots中删掉，由于它不可能是垃圾，这样就导致roots链表并不是像buf分配的那样是连续的，中间会涌现一些开始加入后面又删除的节点，这些节点就通过unused串成一个单链表，unused指向链表尾部，下次有新的变量插入roots时优先利用unused的这些节点，其次才是first_unused的，举个例子
//示例1：$a = array(); //$a -> zend_array(refcount=1)$b = $a; //$a -> zend_array(refcount=2) //$b ->unset($b); //此时zend_array(refcount=1)，由于refoucnt>0以是加入gc的垃圾缓存区：rootsunset($a); //此时zend_array(refcount=0)且gc_info为GC_PURPLE，则从roots链表中删掉
如果unset($b)时插入的是buf中第1个位置，那么unset(a)后对应的构造：
如果后面再有变量加入GC垃圾缓存区将优先利用第1个。
整理自---《PHP7内核阐发》
