(一)“关于出图比例
1.你知道你用CAD画出的图打印出来会是多大吗？
2.你知道你图中标注笔墨打印出来字高是多少mm吗？
3.你能确定你画的1：100的图打印出来比例确实是1：100吗？
这个问题乍一看彷佛大略，研究起来却让人越来越糊涂。
对付这个问题在我几年的CAD事情中总结出一些履历，现在来和大家分享一下。
我们须要办理的问题：
1. 无论图纸大小，比例大小，我们要担保打印出来的笔墨是确定的大小。（例如标注笔墨高度是3mm）
2. 如果要按照比例出图，那出图的比例是准确的。（例如1：100的图上代表示实尺寸1000mm的线长度恰好是10mm）
为理解决这两个问题，我们须要知道三个观点。
一． 画图比例：即我们要画代表示实尺寸1000mm的一条线我们就在电脑上画长1000的线。这便是1：1的画图法。1：1画图法也是我们首选。
二． 图纸比例：即我们标在图名阁下的1：100，表示图上1毫米代表示实100mm。
三． 打印比例：即我们将电脑上的长42000×宽29700的一个图框包括里面的图打印在一张420mm×297mm的A3号图纸上，那我们说我们的打印比例是1：100。有缘学习更多+谓ygd3076或关注桃报：奉献教诲（店铺）
为了搞清楚这三个观点之间的关系，我们要把握住一个关键，那便是：
“！
！
！
！
图纸大小！
！
！
！
”
很显然，你如果不知道你要将图打在多大的纸上，或者不知道你要打印的这张纸的尺寸，你怎么能知道你打出来的图多大？又怎么知道图上的字多大？对不对？
A4图纸的尺寸是210mm×297mm，我们一定要熟记这个数。由于通过它可以知道其他图纸的尺寸，如果往后忘了，可以找一张A4纸用尺量一下。
A3纸是A4纸的两倍大，即：420mm×297mm。A2纸是A3纸的两倍大，即420mm×594mm。
下面我们来剖析上面三个观点之间的关系，通过他们之间的关系，办理我们的前面提到的两个须要办理的问题。
首先举个例子来证明三个比例之间的关系。
例：一张建筑标准层平面图，图纸比例1：100，建筑物大约45m长×15m宽。
我们用1：1画图法，画出的图便是45000×15000，加上尺寸标注和轴线标注还要更大一些。如果把这个图放在图框里，须要用多大的图框呢？这个问题换一个提法便是，这张图如果打印出来，担保1：100打在多大的图纸上得当呢？我们会创造，A2图纸420mm×594mm这个尺寸放大100倍即42000×59400能将这个图包含在里面。于是我们可以这样做，画一个420mm×594mm的标准图框，由于它是实际尺寸画的，以是图框里的字你想要多大就设多大。图框的格子之间的间隔也是实际的尺寸，便是说“设计”、“审核”、“制图”这些格你想要1厘米宽你就在电脑上画10宽。（我叫它标准图框，建议大家也这样做，这有利于对一些参数设置的理解）画好之后将这个图框放大100倍，框住你原来画的图。然后将这个图框包括里面的图（42000×59400）打印在420mm×594mm的A2图纸上，这样这张图的比例便是1：100的。
好了，大家常日都是这样作的，但是个中的道理可能不是很清楚，如果是规则的图纸还好，一旦要出不规则的图，比如说不哀求比例，只哀求一张纸上满满的装一个节点图。或者一张图上有很多个图，比例又不同，很多人就会乱了。我们来把这些问题搞清楚。有缘学习更多+谓ygd3076或关注桃报：奉献教诲（店铺）
须要思考的问题是：
1. 上面我们举的例子为什么就能打印出1：100的图：
2. 在上面例子中我们要得到3mm的笔墨，我们须要设定笔墨高度是300，这个缘故原由是什么，和什么有关。
关于第一个问题。我们可以这样理解，我们把一张纸放大100倍，在上面用1：1来画图，然后缩小100倍来利用，当然它的比例便是1：100。结论便是，我们将纸放大多少倍，即把标准图框放大多少倍，我们就会得到多大比例的图（条件是1:1画图），这个结论得到的结果便是，如果你把A2标准图框放大100倍之后框不住你的图，那么你只能换张大图纸的图框，（A2图纸可以加长，或用A1）或者只能表示出图的一部分了。将图框再放大或将图缩小的做法将会毁坏1：100的比例。
关于第二个问题。很多人都认为由于图是1：100的以是笔墨的高度当然设100倍高，实在不是，这种情形只在1：1画图的时候成立，有的时候我们也要用到非1:1画图的时候，比如在根本平面图同一张图纸上画出的根本详图和地梁断面图就不能1：1画，否则太鄙视不见。我们必须将其放大。而它上面的笔墨高度设定的倍数显然和它的比例无关，而是和根本平面图上的字高度相同，由于一张纸上的字该当是相同的。
实在笔墨高度设置倍数是唯一与打印比例有关的。便是说电脑上图的大小和实际中纸的大小的比。由于笔墨也一样，它的问题便是电脑中字的大小和实际中字的大小的比。这两个比值显然是永久相等的。我们不用管图纸比例，如果你将放大100倍的A2标准图框打印在A2纸上，笔墨高度就设成100倍；如果你将放大10倍的A2标准图框打印在A2纸上，笔墨高度就设成10倍，如果你将放大2倍的A2标准图框打印在A2纸上，笔墨高度就设成2倍。这是永久不会错的。根本不用管你图纸比例和画图比例。
关于第一个问题我们办理的彷佛不太空想，如果不是1：1画图呢？比例怎么确定。我们现在来办理这个问题。有缘学习更多+谓ygd3076或关注桃报：奉献教诲（店铺）
首先：为什么我们不用1：1画图呢？由于在一张图纸上如果有多个图，而他们都用1：1来画的话，将会有的图看不见，有的又很大。以是我们有的图不能用1：1来画。（把稳：实在是1：1画完之后再缩小或放大。在画的时候一定永久都用1：1，否则你是自己给自己找麻烦。）
我们该当有这样一个共识：那便是在一张图上至少有一个是1：1的，便是不须要放大或缩小的。一样平常也是最大最紧张的那个图。其他图的比例要根据他来确定。如果紧张部分是1：100的，那将小图放大10倍，那小图便是1：10。这个大家该当可以理解吧。
大家可以通过实践来验证一下这些道理。下面我把我的一个方法推举给大家，按照我的方法你根本不用总是思考这里面的关系和比例，统统都清楚明白。
这个方法的办理关键就在于“尺寸标注样式的设置！
！
”先说下我的设置方法：
样式名zhy3x100x1，尺寸界线：超出尺寸线1.5，出发点偏移量：2，箭头大小1.5。笔墨高度3，笔墨位置从尺寸线偏移1，调度：利用全局比例设100，主单位：丈量单位比例设1。
我阐明一下：zhy3x100x1，我们可以记成3xAxB，这里面zhy是我名字首字母，3表示笔墨高度，100表示全局比例，1表示丈量比例。这个标注样式用于1：1画图的1：100的图纸，打印出来之后便是3表示笔墨打印出来的高度是3mm，100表示打印比例是1：100，即图框的放大比例是100，（在B＝1的时候表示图纸比例是1：100），后面那个B＝1是画图比例1：1。按照这个规则，我们再新建几个自己常用的标注样式，3x100x0.5;3x100x0.2;3x50x1等等。当B＝1的A＝100的时候，图纸比例是1：100，B＝0.5，A＝100的时候是在1：100的图纸中放大2倍的图，图纸比例也便是100×0.5即1：50。图框放大多少倍就用A即是多少的。然后在这张图上1：1的，就用B＝1，放大N倍的就用B＝1/N。只要与原来的不同就新建标注样式，建个10个8个也没问题，由于很清楚。
这样就可以永久担保打印出来的笔墨高度是3，而标注的时候标出的尺寸便是实际尺寸。这就在于A全局比例和B丈量比例的设置。（把稳B丈量比例是你将图放大的倍数的倒数）。
这两个参数是非常主要和有用的，A全局比例可以理解成打印比例，B丈量比例可以理解成缩放倍数（的倒数）。其他参数全可以根据自己爱好设置了。
多建几个标注样式，不同的图用不同的标注样式来标注。
好了，可能说的比较乱，全当抛砖引玉。
末了的提示：
1.笔墨高度取决于电脑中图的尺寸和实际中纸的尺寸的比。
2.清楚纸张的大小尺寸是办理统统问题的关键”（二）叨教CAD默认的长度单位是多少?

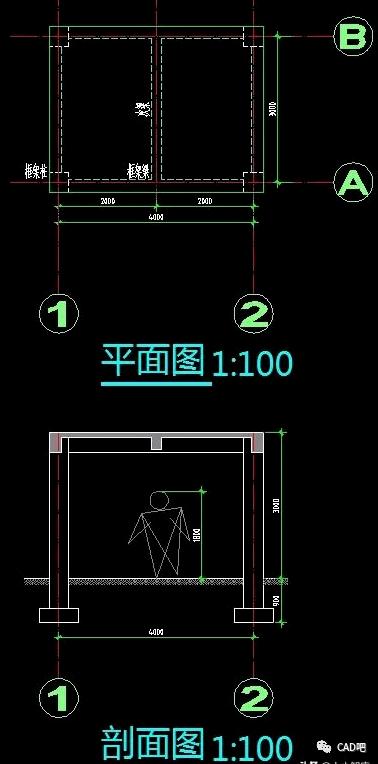

AutoCAD中的单位为“图形单位”，既非毫米，也不是什么英寸或米。比如你画1000长的线，是1000个图形单位，并不是1000mm，只有在输出到图纸上时才通过打印比例反响出详细的单位。见图中解释天正CAD利用技巧汇总（转一下，怕往后找不到~）
粘接速率加快
用cad2008复制粘贴某个图，特殊是当图特殊大的时候就会很慢，有时程序直接去世掉，只有强行结束。办理办法是在autocad 2008 安装目录的support目录下用notepad打开acad2008.lsp，并在文件的最末端粘贴上如下代码：(command "-scalelistedit" "reset" "y" "e") 把稳带括号一起复制然后再复制粘贴就好了有缘学习更多+谓ygd3076或关注桃报：奉献教诲（店铺）
天正字体快速首选
安装盘:\Tangent\TArch7\SYS中，把须要置顶的字体名称前加上“@a”即可。
调度块编辑背景颜色
去掉CAD教诲版打印戳记的真正方法
1、关闭所有cad图纸2、xref(外部参照管理器)-“附着”带教诲版的图纸,z,e全屏下~~3、xref-绑定-插入 上面那张图纸.4、分解，另存储。
2
快速打算面积
1、框选几个部分，添补，点选后属性里可以显示
2、线框须要打算的位置，boundary,拾取点，点框内，选择天生的外轮廓。
天正PL线与标注添补与不添补互换
天正8.5CAD2010修正命令
天正8.5CAD2010菜单关闭后打开
本文转自暖通畅业最大的资料库--暖通吧资源库原文地址：http://www.hvac8.com/resource.php
关于天正CAD快捷键 要想画图快，肯定假如用快捷键，同时也会设置自己以为方便的快捷键。我们常常会碰着自己设置的快捷键，别人到你的电脑上就不知道你的快捷键是什么了。有缘学习更多+谓ygd3076或关注桃报：奉献教诲（店铺） 比如我做方案，我们老板就会时时时的直接跑到我电脑上改图。 实在CAD快捷键的原则是：一个命令可以用多个快捷键来调用，而一个快捷键只能用于一个命令。 以是在我们设置快捷键的时候，可以保留原来的快捷键，将我们要改的快捷键复制一个，再设置新的快捷键，这样默认快捷键和你设置的快捷键就都可以调用同一个命令了。就不用当心别人到你电脑上没法用你的CAD。举个例子：COLOUR, COLORCO, COPYCC, COPYCT, CTABLESTYLE复制命令就可以用 CO 和 CC 两个快捷键来调用了。也照顾一下新手：修正快捷键在CAD：工具—自定义—编辑程序参数(acad.pgp)办理线不共面办理线不共面 建筑图纸，从方案局提过来的红线图的线常常不在同一个标高上，或者有线图纸是三维的，造成在设计总平，尤其是道路倒圆角的时候常常会遇见线不共面。 在天正软件里有个命令叫“统一标高”，可以办理这个问题。快捷键是“tybg”，输入命令后，框选所有图纸回车再回车就行了。ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）这也是我比较常用的两个命令， ctrl+shift+c（指定基点复制），在复制的时候会让你指定基点，在粘贴的时候就以这个基点粘贴定位，要在两个CAD文件之间复制的时候用起来比较方便，一次到位，不用再先粘贴还要去移动一次。ctrl+shift+v（粘贴为块），在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的工具在粘贴的同时变成块
ctrl+shift+v（粘贴为块），在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的工具在粘贴的同时变成块。“P”的用法本日写“P”的用法在移动，旋转等一些命令中，输入命令后，让你选择物体的时候，你输入“p”回车，表示选择上次选择的物体。对付有些时候须要选择的工具不好框选的时候特殊适用。同时在你输入“p”回车之后你还可以连续添加选择其他工具。~~图层管理~~~~图层管理~~ 图层管理在建筑制图中是尤为主要的事情，建筑是龙头专业，所有专业的图纸都是在建筑图的根本上完成的。 图层的设置相信大部分人都有自己的习气，有的公司也有自己统一的图层设置。 图层设置我就大略说一下我的习气，天正默认的图层肯定不会去动它，自己的图层就以家具支配为例，家具分为有水家具和无水家具，紧张是为水电专业考虑，由于电专业紧张便是要有水的家具支配管井，以是我的家具设置两个图层：“JJ_家具”和“JJ_厨卫”前面用英文是当图层多的时候，我要选择一个图层，比如“JJ_厨卫”我展开图层的时候就只须要按一下“J”，就可以到以“J”开头的图层，找起图层来比较方便，而后面的中文是为了让别的专业很随意马虎就理解到你图层名所代表的图层。~~图层管理之统一图层~~一旦形本钱身的一个图层习气往后，每次画图都会利用自己的图层习气。 我们可以把自己的图层设置好往后保存一个“图层状态”，每次绘制一个新图的时候只须要导入保存的图层状态就可以了，不用每次都去设置一遍图层。有缘学习更多+谓ygd3076或关注桃报：奉献教诲（店铺） 操作如下“la”回车打开“图层特性管理器”，先把自己的图层整理一遍，设置准确，左上角有个“图层状态管理器”按钮，点击打开，然后点击新建，输入新图层名，点击确定回到“图层状态管理器”，在大框框里选中你新图层名，然后点右边输出——保存。 不才次新建CAD文档的时候，在刚才说的输出上面有个输入，点击输入，找到你保存的图层状态，打开就OK了。再也不用每次都去设置图层了。 如果涌现“规复操作无法规复所有线型”，那便是你的线型没有加载，以是在输入你保存的“图层状态”之前，先随便找个已有图层的线型，选择线型，然后点加载，把所有的线型都加载进去，这样你再输入“图层状态”的时候，所有线型也都按你保存时的线型加载好了。复制（ctrl+V）的一个不我们不怎么把稳的用法在天正里面，利用ctrl+V复制的时候，实在按了ctrl+V后我们还可以对复制的工具进行镜像、90°旋转、自由旋转等操作往后在点放置点放入图纸中。在我们按了ctrl+V往后我们可以根据命令行的提示进行镜像、90°旋转、自由旋转等操作。对付住宅设计放置家具一类的操作，合营ctrl+shift+C一起利用特殊方便，一次到位，不用把东西移动过来往后还要旋转、移动。"S" （拉伸）的用法 "S" （拉伸）是很多人都比较熟习的了，还是写一下，这个命令靠笔墨描述还是有点困难，我先试一试，表达不清楚大家自己琢磨一下。
"S" （拉伸）是把工具沿着某个位置整体拉伸的一个命令，对我们来说提高画图效率的 一个很好的工具，步骤为：输入"S" ——回车——选择要拉伸的工具——回车——指定拉伸第一点——指定拉伸的第二点（或者输入拉伸的间隔）。 这个命令里最关键的便是“选择要拉伸的工具”，选择的时候一定是从右向左框选，拉伸的时候可以向高下旁边四个方向拉伸，比如你向左拉伸的时候，拉伸的工具便是你框选的那部分，拉伸的出发点位置便是你框选的选择框（选择框肯定是方形的）的左边界。同样道理，向右拉伸，拉伸的出发点位置便是你框选时的选择框的右边界。以此类推。CAD express tools 之 车位编号我也是本日第一次用这个插件，今天主要用了里面的数字文本排序，给一个3000多个车位的地下室编车位号，一想到要给3000多个车位从1编到3000多，一个一个的编，头都大了。 四处打听找到这个工具。
先说工具的调用
CAD express tools是CAD自带的一个插件，在安装CAD软件的时候会提示你是否要安装，安装往后在CAD界面上面的工具条“修正”和“窗口”之间就会有“express”这个工具。 如果你在安装CAD的时候没有点安装这个插件，可以在掌握面板里的添加删除软件里找到CAD安装程序，然后点变动，根据提示，添加安装就OK了；有缘学习更多+谓ygd3076或关注桃报：奉献教诲（店铺） 或者重新装一下CAD，提示让你是否装express tools时你在express tools前的复选框中打个勾选中安装就行了。 也可以下载一个CAD express tools安装，但我下载了好几个都没装好。 本日我就只学会了数字排序工具，就写写这个。 以给车位编号为例 首先支配车位的时候一定要把车位做成块 须要编号的时候，打开车位的块，放一个单行笔墨进去（笔墨内容不限，如果在后面的操作中无法完成，就把字体炸一下再进行后面的操作）， 这样每个车位上都有一个字文本了， 然后把车位（当然带着车位块里的文本）复制出来，把车位炸开， 删掉车位的图层，保留字体的图层（这里也表示了我前面说的图层的主要性了）。 然后找个摆正的字把所有的字都刷正。
接下来就可以开始把这些文本变成按大小顺序排列的数字了。
框选所有笔墨（当然这时的笔墨都是相同的），点击CAD express tools：
express-->Text-->Automatic Text Numbering(文本自动编号) 进入命令行
Sort selected objects by [X/Y/Select-order] <Y>:（选择排序由[的X / Y/选择顺序]<Y>键工具：） 选择排序方向（沿着X轴、Y轴还是按选择顺序）
Specify starting number and increment (Start,increment) <1,1>:（指定起始编号和增量（启动，增量）<1,1>：） 指定起始编号和增量，比如地下一层车库有1520个车位，那么排地下二层车库车位的时候的起始编号为1521，增量为1，那么文本出来后便是1521,1522,1523......
假设并排两排数字，我想从1开始排，上面一排为基数，下面一排为偶数，那么先编上面一排，上面一排起始编号为1，增量为2，在CAD命令框中输入1,2 出来后便是1,3，5,7...... 同样第二排重新实行上面操作，在CAD命令框中输入2,2 出来后便是2,4,6,8...... Placement of numbers in text [Overwrite/Prefix/Suffix/Find&replace..] < Overwrite>:（放置在文本号码[覆盖/前缀/后缀/查找和更换..]<覆盖>：） 文本号码放置样式，如果是车位编号，直接选择覆盖，如果原来文本里的笔墨是A，我想变成A1，A2，A3.....那就选择前缀，后缀同样道理，就会变成1A,2A,3A.....有缘学习更多+谓ygd3076或关注桃报：奉献教诲（店铺） 操作完毕! 这时你就会神奇的创造每个车位都按顺序编好号了，切实其实太神奇了，3000多个车位号被我几分钟韶光搞定!Auto CAD无法安装的问题。本日写一个Auto CAD无法安装的问题。安装AUTOCAD2006时弹出对话框说：已终止CAD安装，请检讨“C：/DOCUME~1/ADMINI~1/LOCALS~1/Temp/AutoCAD2006Setup.log”以获取详细信息。然后就退出安装了。如何办理这个问题呢？只要按以下办法操作，就可以办理了~！
1.检讨掌握面板——添加删除程序卸载所有版本的NET Framework程序2.单击windows开始图标——实行“运行”——输入msiexec /unregister3.同样再实行“运行”——输入msiexec /regserver4.第一个命令是注销 Windows Installer，第二个命令是重新注册 Windows Installer5.这样设置完往后再实行安装命令就OK了。办理延伸、剪切命令中只能延伸或者剪切一小段的问题。办理延伸、剪切命令中只能延伸或者剪切一小段的问题。涌现这个问题的时候，以剪切为例（方法都是一样的），输入剪切命令，回车再回车，会涌现：选择要修剪的工具，或按住 Shift 键选择要延伸的工具，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:这时输入“E”回车，命令行提示：输入隐含边延伸模式 [延伸(E)/不延伸(N)] <不延伸>:
选择不延伸就OK了！
======================================图块切割，制订形状外的隐蔽：1、把须要进行切割的图做成块。2、输入XC并选择工具
