步进电机步进电机：是将电脉冲旗子暗记转变为角位移或线位移的开环掌握元步进电机件。
可以通过掌握脉冲个数来掌握角位移量，从而达到准确定位的目的；同时可以通过掌握脉冲频率来掌握电机迁徙改变的速率和加速度，从而达到调速的目的。

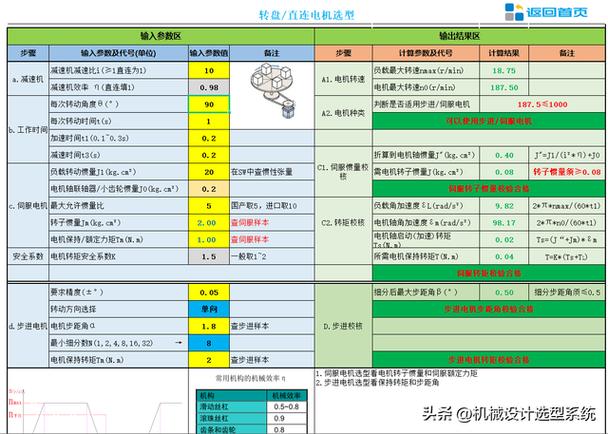

1.步进电机的最大速率600~~~1200rpm 加速度一样平常设0.1s~~~1s1.确定驱动机械构造 2.确定运动曲线 3.打算负荷转矩 4.打算负荷惯量 5.打算启动转矩 6.打算必须转矩 7.电机选型 8.选型电机验算 9.选型完成选定电机：1.负载惯量J/伺服电机惯量J< 10 (5倍以下为好) 2.在起动脉冲速率f1时，起动转矩>负载转矩T3.在最大脉冲速率f0时，离开转矩（是不是必须转矩）>负载转矩T步进选型打算见（KINCO 步进选型中12页的例题）伺服选型打算见（松下伺服选型打算伺服电机选型方法）1千克·米(kg·m)＝9.8牛顿·米(N·m)。
脉冲当量（即运动精度）&= Cxi200xm<0.05 (0.05为重复定位精度) 200为两相步进电机的脉冲数 m为细分数 200=360/1.8 i减速比1/xC电机转一圈的周长无减速比电机转一圈丝杠走一个导程电机转速（r/s） V=P(360/1.8)xm P为脉冲频率例:已知齿轮减速器的传动比为1/16，步进电机步距角为1.5°，细分数为4细分，滚珠丝杠的基本导程为4mm。
问：脉冲当量是多少？脉冲当量是每一个脉冲滚珠丝杠移动的间隔滚珠丝杠导程为4mm，滚珠丝杠每转360°滚珠丝杠移动一个导程也便是4mm那么每一度移动（4/360）mm电机4细分，步距角为1.5°，则每一个脉冲，步进电动机转1.5/4那么一个脉冲，通过减速比，则丝杠迁徙改变（1.5/4）（1/16）度那么每个脉冲滚珠丝杠移动间隔（及脉冲当量）&：&=（1.5/4）（1/16）（4/360）=0.0003mm或者&= Cxi200xm<0.05例:必要脉冲数和驱动脉冲数速率打算的示例下面给出的是一个3相步进电机必要脉冲数和驱动脉冲速率的打算示例。
这是一个实际运用例子，可以更好的理解电机选型的打算方法。
1.1 驱动滚轴丝杆如下图，2相步进电机（1.8°/步）驱动物体运动1秒钟，则必要脉冲数和驱动脉冲速率的打算方法如下：

必要脉冲数＝

php周详盘算技巧_伺服电机步进电机丝杠导轨的计算选择

100

（图片来自网络侵删）

360°1.8°

×细分数m＝ [脉冲]

例:精度哀求0.01mm的雕刻机，导程5mm，步进电机驱动器一样平常用多少细分好呢？如果确认是“精度”而不是“分辨率”的话，要考虑偏差问题。
一，1)、你选择丝杠本身精度要高于0.01mm,2)、其次电机细分只表示了分辨率，并不等同于电机精度。
假设你丝杠精度0.005mm，那么剩给电机的许可偏差也就只有0.005mm了（暂不考虑其他偏差成分）0.005//5360=0.36，表示你的电机精度要高于0.36度，以是你要选择绝对精度高于0.36度的电机。
二，至于细分，就大略了。
0.01/5360=0.72；表示步进角0.72度时可达到0.01mm的分辨率360/0.72=500;表示0.01mm分辨率时，电机一圈500步即可。
在实际利用时，你要尽可能选择细分高些，一方面提高运动平稳性，一方面也供应更高的步进分辨率。

滚珠丝杠的选型一.已知条件：UPH、事情台质量m1、行程长度ls、最高速率Vmax、加减速韶光t1和t3、定位精度+-0.3mm/1000mm、往来来往运动周期、游隙0.15mm二.选择项目：丝杠直径、导程、螺母型号、精度、轴向间隙、丝杠支撑办法、马达三.打算：1.精度和类型。
（游隙、轴向间隙）0.15mm，选择游隙在0.15以下的丝杠，查表选择直径32mm以下的丝杠。
32mm游隙为0.14mm。
为了知足+-0.3mm/1000mm则，+-0.3mm/1000=x/300 则x=+-0.09mm. 必須選擇± 0.090mm ／ 300mm 以上的導程精度。
参照丝杠精度等级，选择C7级丝杠。
丝杠类型：根据机构确定丝杠类型是：轧制或研磨、定位或传动2.导程。
（以直线速率和旋转速率确定滚珠丝杠导程）导程和马达的最高转速 Ph>=601000v/(N/A) 注释1.）Ph: 丝杆导程mm 2.）V：预定的最高进给速率m/s 3.）N：马达利用转速rpm 4.）A：减速比3.直径。
（负载确定直径）动载荷、静载荷；打算推力，一样平常只看动载荷轴向负荷的打算：u摩擦系数；a=Vmax/t 加速度；t加减速韶光；水平时：加速时承受最大轴向载荷，减速时承受最小载荷；垂直时：上升时承受最大轴向载荷，低落时承受最小载荷；1.加速时（上升）N：Fmax=umg+f-ma 2.减速时（低落）N：Fmin=umg+f-ma 3.匀速时 N：F匀 =umg+fu 因螺桿軸直徑越細，螺桿軸的容許軸向負荷越小 4.长度。
（总长=事情行程+螺母长度+安全余量+安装长度+连接长度+余量）。
如果增加了防护，比如护套，须要把护套的伸缩比值（一样平常是1：8，即护套的最大伸长量除以8）考虑进去。
5.支撑办法。
固定-固定固定-支撑支撑-支撑固定-自由6.螺母的选择：7.许用转速打算：螺桿軸直徑20mm 、導程Ph=20mm 最高速率Vmax ＝ 1m/s 则：最高轉速 Nmax=Vmax 60 103/Ph 许用转速（临界转速） N1=r （d1/l2） 107r安装办法决定的系数；d1=丝杠轴沟槽谷径；l=安装间距以是有：最高转速<许用转速8.刚度的选择 9.选择马达验证：刚度验证、精度等级的验证、寿命选择、驱动转矩的选择滚珠丝杠副预紧：1.办法：双螺母垫片预紧、单螺母变位导程预紧、单螺母增大滚珠直径预紧；2.目的：肃清滚珠丝杠副的轴向间隙、增大滚珠丝杠副的刚性、 DN值： D：滚珠丝杠副的公称直径，也为滚珠中央处的直径（mm）; N：滚珠丝杠副的极限转速（rpm）导程精度、定位精度、重复定位精度导程精度：1.有效行程Lu内的均匀行程偏差e（um），ep=2（Lu/300） V300<=C ；2.任意300mm行程行家程变动量V300(um)，V300<=定位精度：1）. 导程精度 2）.轴向间隙 3）传动系统的轴向刚性 4)热变形 5）丝杠的运动姿势重复定位精度：预紧到负间隙的丝杠，重复定位精度趋于零；

直线导轨的选择1.直线导轨的运动精度：1）运动精度：a：滑块顶面中央对导轨基准底面的平行度；b:与导轨基准侧面同侧的滑块侧面对导轨基准侧面的平行度。
2）综合精度：a：滑块上顶面与导轨基准底面高度H的极限偏差；b：同一平面上多个滑块顶面高度H的变动量；c：与导轨基准侧面同侧的滑块侧面对导轨基准侧面间间隔W1的极限偏差；d: ：同一导轨上多个滑块侧面对导轨基准侧面W1的变动量。
3）导轨上有超过两个以上的导轨，只考验首尾两个滑块，中间的不做W1考验，但中间的W1应小于首尾的W1。
2.选择：1---确定轨宽。
轨宽指滑轨的宽度。
轨宽是决定其负载大小的关键成分之一2---确定轨长。
这个长度是轨的总长，不是行程。
全长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程，如果增加了防护罩，须要加上两端防护罩的压缩长度。
3---确定滑块类型和数量。
常用的滑块是两种：法兰型，方形。
前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔。
两者均有短型、标准型和加长型之分（有的品牌也称为中负荷、重负荷和超重负荷），紧张的差异是滑块本体（金属部分）长度不同，当然安装孔的孔间距也可能不同，多数短型滑块只有2个安装孔。
滑块的数量应由用户通过打算确定，在此只推举一条：少到可以承载，多到可以安装。
滑块类型和数量与滑轨宽度构成负载大小的三要素。
4---确定精度等级。
任何厂家的产品都会标注精度等级，有些厂家的标注比较科学，一样平常采取该等级名称的第一个字母，如普通级标N，精密级标P。
5---确定其他参数除上述4个紧张参数外，还有一些参数须要确定，例如组合高度类型、预压等级等。
预压等级高的表示滑块和滑轨之间的间隙小或为负间隙，预压等级低的反之。
感官差异便是等级高的滑块滑动阻力大，等级低的阻力小。
表示方法得看厂家选型样本，等级数有3级的，也有5级的。
等级的选择要看用户的实际利用场合，大致的原则是滑轨规格大、负载大、有冲击、精度高的场合可以选预压等级高一点的，反之选低一点。
提示：1--预压等级与质量无关，2—预压等级与滑轨利用精度成正比，与利用寿命成反比。
尺寸链的基本术语1.尺寸链——在机器装置或零件加工过程中，由相互连接的尺寸形成封闭的尺寸组，称为尺寸链。
间隙A0与其它尺寸连接成的封闭尺寸组，形成尺寸链。
2.环——列入尺寸链中的每一个尺寸称为环,A0、A1、A2、A3…都是环。
长度环用大写斜体拉丁字母A，B，C……表示；角度环用小写斜体希腊字母α，β等表示。
3.封闭环——尺寸链中在装置过程或加工过程后自然形成的一环称为封闭环。
封闭环的下角标“0”表示。
4.组成环——尺寸链中对封闭环有影响的全部环，称为组成环。
组成环的下角标用阿拉伯数字表示。
5.增环——尺寸链中某一类组成环，当其他组成环的大小不变，若封闭环随着某组成环的增大而增大，则该组成环为增环。
6.减环——尺寸链中某一类组成环，当其他组成环的大小不变，若封闭环随着某组成环的减小而减小，则该组成环为减环。
7.补偿环——尺寸链中预先选定某一组成环，可以通过改变其大小或位置，使封闭环达到规定的哀求，该组成环为补偿环。
封闭环：基本尺寸：A0=Ap1+Ap2 -Aq3 上偏差：ES0=ESp1+ESp2-EIq3 下偏差：EI0=EIp1+EIp2-ESq3A0:封闭环 Ap1、Ap2：增环 Aq3：减环w封闭环基本尺寸＝所有增环基本尺寸－所有减环基本尺寸；w封闭环的上偏差＝所有增环的上偏差－所有减环的下偏差；w封闭环的下偏差＝所有增环的下偏差－所有减环的上偏差。
下面是传动机构金属件方面的材质成型细节（传动过程材质会涌现热胀冷缩）1．退火：指金属材料加热到适当的温度，保持一定的韶光，然后缓慢冷却的热处理工艺（随炉冷却）。
常见的退火工艺有：再结晶退火、去应力退火、球化退火、完备退火等。
退火的目的：紧张是降落金属材料的硬度，提高塑性，以利切削加工或压力加工，减少残余应力，提高组织和身分的均匀化，或为后道热处理作好组织准备等。
2．正火：指将钢材或钢件加热到或（钢的上临界点温度）以上，30～50℃保持适当韶光后，在静止的空气中冷却的热处理的工艺。
正火的目的：紧张是提高低碳钢的力学性能，改进切削加工性，细化晶粒，肃清组织毛病，为后道热处理作好组织准备等。
3．淬火：指将钢件加热到 Ac3 或 Ac1（钢的下临界点温度）以上某一温度，保持一定的韶光，然后以适当的冷却速率，得到马氏体（或贝氏体）组织的热处理工艺。
常见的淬火工艺有盐浴淬火，马氏体分级淬火，贝氏体等温淬火，表面淬火和局部淬火等。
淬火的目的：使钢件得到所需的马氏体组织，提高工件的硬度，强度和耐磨性，为后道热处理作好组织准备等。
4．回火：指钢件经淬硬后，再加热到 Ac1 以下的某一温度，保温一定韶光，然后冷却到室温的热处理工艺。
常见的回火工艺有：低温回火，中温回火，高温回火和多次回火等。
　　回火的目的：紧张是肃清钢件在淬火时所产生的应力，使钢件具有高的硬度和耐磨性外，并具有所须要的塑性和韧性等。
5．调质：指将钢材或钢件进行淬火及高温回火的复合热处理工艺。
利用于调质处理的钢称调质钢。
它一样平常是指中碳构造钢和中碳合金构造钢。
6．渗碳：渗碳是指使碳原子渗入到钢表面层的过程。
也是使低碳钢的工件具有高碳钢的表面层，再经由淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中央部分仍旧保持着低碳钢的韧性和塑性。
　　“四把火”随着加热温度和冷却办法的不同，又演化出不同的热处理工艺。
为了得到一定的强度和韧性，把淬火和高温回火结合起来的工艺，称为调质。
某些合金淬火形成过饱和固溶体后，将其置于室温或稍高的适当温度下保持较永劫光，以提高合金的硬度、强度或电性磁性等。
这样的热处理工艺称为时效处理。
7.渗氮：正火：850 淬火：840 回火：600在自动化生产线、机器手、数控机床，半导体设备，高精密设备，微精密机构等运用中，PLC常日作为掌握器来利用，卖力吸收输入旗子暗记并输出掌握旗子暗记，以掌握实行机构（包括丝杆，滑块，皮带，链条等）的运动。
而PC则常日用于离线编程和仿真，以及上位监控，设备系统物联等任务，不直接掌握实行机构。
总之，伺服系统、PLC、PC和丝杆之间存在密切的相对关系。
节制好他们的特性规格以及选择损益就会少走很多弯路，由于它们各自具有不同的功能和特点，在不同的运用处所中组合方案发挥着不一样的主要浸染。
通过精密的打算选型装置后相互合营，综合精益方案选择会使这些设备能够实现高精度的定位和速率掌握，系统综合功能的完美实现，从而提高工业自动化的水平和效率。
