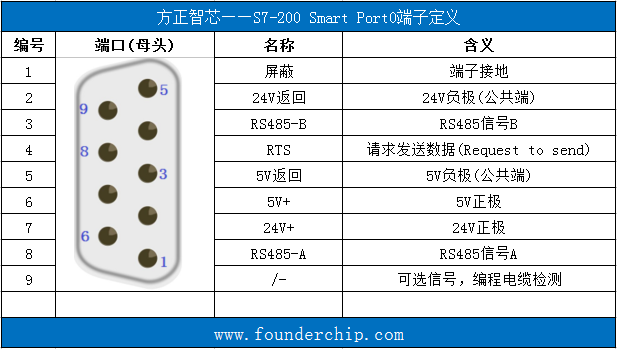

接线图先来说一下关键的点：PLC本体上带的COM口为端口0。也可通过旗子暗记板(SB)进行扩展COM口，扩展后的端口叫做端口1下面以端口0为详细解释PLC上引脚定义如下图所示：
对DB9进行焊接可以按照如下图所示进行焊接棕色线为RS485旗子暗记A(+)，引脚为3蓝色线为RS485旗子暗记B(-)，引脚为8
线缆接好后，将PLC与HMI通讯成功后，组态HMI程序与写PLC程序，即可进行掌握
（图片来自网络侵删）
HMI组态界面
PLC与RS485数显表在程序上，PLC作为Modbus主站，PLC侧程序如下图所示
PLC侧的程序
吸收的数据帧剖析
操作实例1
操作实例2
