同样打开roboguide软件，新建一个项目文件，前面步鄹都是一样的，在选择好机器人型号后，添加变位机；
以2000ic/210F机器人为例，添加一个独立的轴H895这样就会涌现其余一个动作组，如下图所示：
然后在软件选项中，同样勾选外部轴掌握，如下图所示：

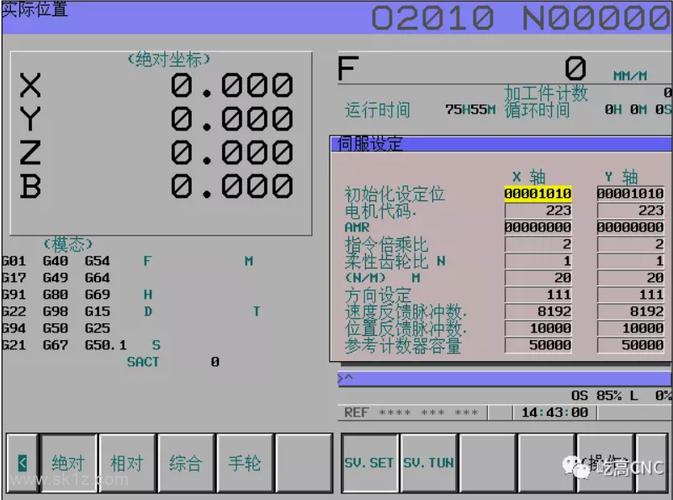

（图片来自网络侵删）
其他设定同方法二一样，进入系统初始化过程中，设定外部轴的设定办法与方法二一样，如关于：驱动器的设定、伺服电机的设定、移动办法的设定等，设定完成 后等待进入系统。
进入系统后创造多了一个动作组：GP2，如下图所示：
可参考方法一的操作步鄹，添加一个机器来示意外部轴。
把稳以下差异点：
点击新键的外部轴示意机器，选择添加机器人为机器人本体，因此处是为了拖动6轴机器人本体，如下图所示：
添加完机器人后，双击LINK打开设定界面，在常规设计界面，选择运动方向为沿Y轴，取消勾选“与链接CAD联锁”，轴原点变动是值外部轴驱动电机的位置，如下图所示：
然后打开动作设定界面，动作掌握类型选“通过伺服电机掌握”，组：便是我们添加的变位机组2；各轴：针对组2来说便是轴1，移动系数：运动方向同等型选择，当前位置：用于显示机器人在附加轴上当前位置，设定完成后【运用】-【确认】，如下图所示：
此时打开示教器，在状态栏能看到现在有两个组可以利用，通过组切换按钮切换当前利用那个组进行掌握机器人，如下图所示：
完成以上设定后，就可以通过不同的动作组进行掌握机器人的动作了。
