作为做事器后台开拓，不仅仅要写业务逻辑，后台意味着高并发，稳定性，当你写了很多逻辑，创造性能有问题的时候，也要学会性能剖析，进行性能优化, 大概你会打仗很多性能剖析工具：valgrind，gperftools，gprof, oprofile, 有韶光逐步逐一先容，在学习perf的过程中，也学习和加深了很多之前的知识，本文抛砖引玉，希望能帮助大家理解一些性能剖析更深的一些东西。

1. perf简介

perf是一款linux内置的性能剖析工具，随着内核发布，也被称为perf_events, perf tools, PCL(Performance Counters for Linux), 发布于Linux kernel version 2.6.31, perf是怎么事情的呢？perf如何利用？本文是来先容一下。

PHP的main技巧_机能分析利器之perf浅析

perf官方wiki的先容是：Linux profiling with performance counters

（图片来自网络侵删）

Perf可以办理高等性能和故障打消，它可以剖析(当然目前我也只是用来进行cpu性能剖析)：

为什么内核花费CPU高, 代码的位置在哪里？什么代码引起了CPU 2级cache未命中？CPU是否花费在内存I/O上？哪些代码分配内存，分配了多少？什么触发了TCP重传？某个内核函数是否正在被调用，调用频率多少？线程开释CPU的缘故原由？2. perf的event

它可以利用CPU performance counters(性能计数器)，tracepoints, kprobes和uprobes来进行运用程序的性能剖析。
perf利用这些linux内核供应的tracing特性进行事宜的采集和剖析，perf利用的event紧张有以下几种：

Hardware Events: CPU中的寄存器含有performance counters(性能计数器)，用来统计 Hardware event，例如 cpu-cycles、instructions executed 、cache-misses、branch mispredicted等。
这些event构成了运用程序profiling的根本。
Software Events: 基于内核计数器的低优先级events，例如, CPU migrations(处理器迁移次数), minor faults(soft page faults), major faults(hard page faults).Tracepoints: 是散落在内核源代码中的一些 hook，用来调用probe函数，开启后，它们便可以在特定的代码被运行到时被触发，这一特性可以被各种 trace/debug 工具所利用。
Perf 便是该特性的用户之一。
如果您想知道在运用程序运行期间，内核内存管理模块的行为，便可以利用潜伏在 slab 分配器中的 tracepoint。
当内核运行到这些 tracepoint 时，便会关照 perf。
Dynamic Tracing： probe函数(探针or探测函数)，kprobe(kernel probe)内核态探针，用来创建和管理内核代码中的探测点。
Uprobes，user-probe，用户态探针，用来对用户态运用程序进行探测点的创建和管理，关于kprobe和uprobe可参考对应的内核文档perf利用的event来源，如下图：来源：brendangregg

3. 安装

两种安装办法

通过包管理进行安装，perf工具在 linux-tools-common工具包里，通过包管理软件安装的时候还须要依赖linux-tools-kernelversion包源码编译：找到对应内核版本的源码包，在tools/perf目录下进行编译4. 背景

要想利用perf来剖析运用程序，须要理解一些根本观点，例如符号表, frame pointer等信息

4.1 符号表

运用程序的符号表，用来将逻辑地址翻译成对应的函数和变量名，这样才能被程序员阅读和剖析，没有符号表，profile的结果都是一些16进制的逻辑地址：

如下是perf report剖析sshd进程的堆栈调用情形(来自brendangregg)：

对付通过软件包安装的程序，常日都会有dubug package(-dbgsym)即带有符号表信息的程序，如果是源码安装的就须要编译时开启debug选项。

通过利用openssh-server-dbgsym and libc6-dbgsym，sshd的perf report剖析结果如下：

4.2 栈回溯(栈展开)

我们常常在编译的时候会开启frame pointers优化选项，即优化掉函数栈帧rbp，省略掉frame pointer是编译器一个很烂的优化，它会毁坏debug, 更烂的是省略frame pointer一样平常是编译器默认的优化选项。

没有frame pointer会使perf 无法获取完全的调用栈，如下示例：

例如上面代码正常不开启优化的编译，进行profile是可以看到call graph的，如下：

如果编译时开启-fomit-frame-pointer(这里由于测试代码大略，直接开优化的话就优化没了)，就无法获取到call graph

有三种方法可以修复这个问题，这里不做展开，这些stack walking techniques后面可以写一篇单独的文章：

using dwarf data to unwind the stack, 实际上很多profile工具：gperftools, valgrind都是依赖于libunwind,通过dwarf来进行stack trace的using last branch record (LBR) if available (a processor feature)returning the frame pointers5. 利用

perf供应了一系列的命令来剖析程序，如下：

sub command功能解释

annotate 读取perf.data(由perf record天生)显示注释信息，如果被剖析的进程含义debug符号信息，则会显示汇编和对应的源码，否则只显示汇编代码

archive 根据perf.data(由perf record天生)文件中的build-id将干系的目标文件打包，方便在其他机器剖析

bench perf供应的基准套件的通用框架，可以对当前系统的调度，IPC，内存访问进行性能评估

buildid-cache 管理build-id,管理对付的bin文件

buildid-list 列出perf.data中的以是buildids

data 把perf.data文件转换成其他格式diff读取多个perf.data文件，并给出差异剖析

evlist 列出perf.data中采集的事宜列表

kmem 剖析内核内存的利用kvm剖析

kvm 虚拟机上的guest os

list 列出当前系统支持的所有事宜名,可分为三类：硬件事宜、软件事宜，检讨点

lock 剖析内核中的锁信息，包括锁的争用情形，等待延迟等

record 对程序运行过程中的事宜进行剖析和记录，并写入perf.data

report 读取perf.data(由perf record天生) 并显示剖析结果

sched 针对调度器子系统的剖析工具。

script 读取perf.data(由perf record天生)，天生trace记录，供其他剖析工具利用

stat 对程序运行过程中的性能计数器进行统计

test perf对当前软硬件平台进行健全性测试，可用此工具测试当前的软硬件平台是否能支持perf的所有功能。

timechart 对record结果进行可视化剖析输出，record命令须要加上timechart记录

top 对系统的性能进行剖析，类型top命令，当然可以对单个进程进行剖析

probe 用于定义动态检讨点。

trace 类似于strace，跟踪目标的系统调用，但开销比strace小

perf的利用大体可以有三种办法：

Counting：统计的办法，统计事宜发生的次数，这种办法不天生perf.data文件，例如perf stat, perf topSampling:采样的办法，采样事宜，并写入到内核buffer中，并异步写入perf.data文件中，perf.data文件可以被perf report或者perf script 命令读取。
bpf programs on events(https://www.ibm.com/developerworks/cn/linux/l-lo-eBPF-history/index.html)

5.1. perf list

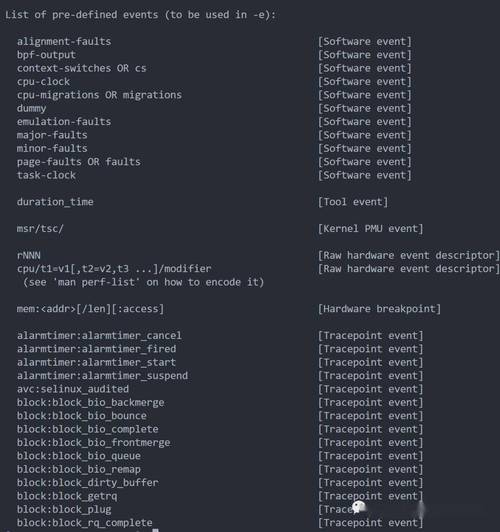

perf list命令可以列出当前perf可用的事宜：

cpu-cycles OR cycles [Hardware event]instructions [Hardware event]cache-references [Hardware event]cache-misses [Hardware event]branch-instructions OR branches [Hardware event]branch-misses [Hardware event]bus-cycles [Hardware event]stalled-cycles-frontend OR idle-cycles-frontend [Hardware event]stalled-cycles-backend OR idle-cycles-backend [Hardware event]ref-cycles [Hardware event]alignment-faults [Software event]bpf-output [Software event]context-switches OR cs [Software event]cpu-clock [Software event]cpu-migrations OR migrations [Software event]dummy [Software event]emulation-faults [Software event]major-faults [Software event]minor-faults [Software event]page-faults OR faults [Software event]task-clock [Software event]msr/tsc/ [Kernel PMU event]rNNN [Raw hardware event descriptor]cpu/t1=v1[,t2=v2,t3 ...]/modifier [Raw hardware event descriptor](see 'man perf-list' on how to encode it)mem:<addr>[/len][:access] [Hardware breakpoint]

这些事宜可以分为三类(在文章开始先容perf事情事理的时候也说了):Hardware Event, Software event, Tracepoint event.

每个详细事宜的含义在perf_event_open的man page中有解释：

cpu-cycles：统计cpu周期数，cpu周期：指一条指令的操作韶光。
instructions：机器指令数目cache-references： cache命中次数cache-misses： cache失落效次数branch-instructions：分支预测成功次数branch-misses：分支预测失落败次数alignment-faults：统计内存对齐缺点发生的次数，当访问的非对齐的内存地址时，内核会进行处理，已保存不会发生问题，但会降落性能context-switches：高下文切换次数，cpu-clock： cpu clock的统计，每个cpu都有一个高精度定时器task-clock ：cpu clock中有task运行的统计cpu-migrations：进程运行过程中从一个cpu迁移到另一cpu的次数page-faults：页缺点的统计major-faults：页缺点，内存页已经被swap到硬盘上，须要I/O换回minor-faults ：页缺点，内存页在物理内存中，只是没有和逻辑页进行映射

5.2. perf stat

perf stat可以对程序运行过程中的性能计数器(包括Hardware，software counters)进行统计，剖析程序的整体花费情形：

$perf stat lsPerformance counter stats for 'ls': 2.164836 task-clock (msec) # 0.808 CPUs utilized 51 context-switches # 0.024 M/sec 4 cpu-migrations # 0.002 M/sec 333 page-faults # 0.154 M/sec 5506056 # 2.543 GHz 0 stalled-cycles-frontend # 0.00% frontend cycles idle 0 stalled-cycles-backend # 0.00% backend cycles idle 6100570 instructions # 1.11 insns per cycle 1298744 branches # 599.927 M/sec 18509 branch-misses # 1.43% of all branches 0.002679758 seconds time elapsed

详细各个字段的含义在perf list中已经列出了，这里剖析一下主要的数据：

task-clock (msec): cpu处理task所花费的韶光，单位ms，0.808 CPUs utilized的表示cpu利用率为80.8% = 2.164836 / 2.679758. 该值越高代表程序是CPU bound而非IO bound 类型。
instructions：实行的指令条数， insns per cycle: 即IPC，每个cpu周期实行的指令条数，1.11 = 6100570(instructions) / 5506056(cycles),IPC比上面的CPU利用率更能解释CPU的利用情形，关于IPC有一篇brendangregg的文章，很好的解释CPU利用率不是一个很好的性能剖析指标stalled-cycles-frontend和stalled-cycles-backend表示CPU结束统计，详细可参考

perf stat可以加上-e选项来设置自己关心的事宜统计，详细参数可以通过上面的perf list来查看

5.3. perf top

perf top类似系统的命令top，可以实时的查看当前系统各个进程的各个函数的性能计数剖析：$sudo perf top

perf top的和perf record的功能参数差不多，我们可以加上-e：来统计特定的event，-g: 开启call-graph, -p：剖析特定的进程

平常我们用的更多的是perf record，由于它可以将profiler的结果输出到文件，然后通过perf report来进行剖析，或者通过可视化工具进行剖析和输出。
以是下面着重先容perf record

5.4. perf record

perf reord可以运行一个命令，但更多的是对已运行的进程进行性能剖析，并将剖析结果输出到perf.data(默认该文件名)中。
不会像perf top一样实时输出剖析结果。
输出perf.data可以通过perf report进行剖析，或者通过perf script输出结果给第三方输出可视化的视图。
用前面的示例代码进行测试如下：

$perf record -g -F 99 ./a.out$perf report

perf record几个总要参数解释一下：

-F: 事宜采样的频率, 单位HZ, 更高的频率会得到更细的统计，但会带来更多的开销-g: 进行堆栈追踪，天生调用关系图，等价于–call-graph，默认情形下，-g等同于–call-graph fp，即通过frame pointer来进行堆栈追踪。
如果frame pointer被优化掉的话，可以通过dwarf, lbr进行堆栈追踪sleep: 采样的韶光

5.5. perf可视化剖析

perf 供应了内置的可视化剖析工具 perf timechart，例如：

$perf timechart record ./a.out$perf timechart

perf timechart输出的是进程运行过程中系统调度的情形，无法对程序的详细代码段进行性能剖析，但可以看出总结运行情形：running，idle，I/O等，

Brendangregg写了两款对perf采样结果进行可视化剖析的开源工具：Flame Graphs和HeatMap. FlameGraphs即所谓的火焰图，是大家利用比较多的工具，能清晰的展示程序各个函数的性能花费。
HeatMap可以从采样数据中的延迟数据来进行花费展示。

下面是对之前实例代码的采样数据perf.data进行FlameGraphs的绘制：

$perf script |./stackcollapse-perf.pl|./flamegraph.pl > fg_output.svg


6. 参考

Perf官方wiki

https://perf.wiki.kernel.org/index.php/Main_Page

Perf 维基百科
