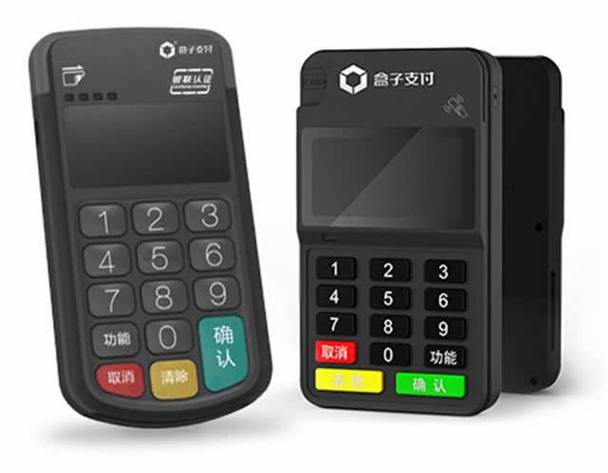

相信大家之前都撸了不少一元pos机吧。
上面有款蓝牙模块tc35661，由于须要协议栈才能利用，以是困扰了不少人，大家基本的处理方法都是弃之堆灰。
直到论坛大神@yht7891984 给出了初始化和协议转接的方法，见：
stm32驱动蓝牙pos机里面的蓝牙模块 tc35661:http://bbs.mydigit.cn/read.php?tid=1682908
于是这个芯片得以能玩转。然而由于须要一些编程水平，以是大家的选择还是连续让这个模块连续堆灰。
于是我就有了个想法，做个透传模块，于是有了这个帖子：
不用拆芯片，不用调程序，直接在pos机板上玩TC35661蓝牙模块|http://bbs.mydigit.cn/read.php?tid=1690088
但是这样离方便利用，可以零根本玩转还有一些间隔，为了达到终极完美，于是就有了本贴
首先须要找一款有两个串口的MCU，而且要体积小，本钱低，于是选择了efm32tg110这个芯片（详细为什么本钱低，楼下细说）
这款芯片的手册截图
arm cortex m3内核 运行在32mhz（强大运算足够处理大数据量下的协议栈）
32k flash+4kram
两个串口（这是最关键的）
有一起12位dac，两路12位adc（麻雀虽小，五脏俱全），方便和蓝牙搭配做便携式小设备
体积小，qfn封装
功耗低
等等
事理图
pcb
pcb的面积很小，便是一个正常蓝牙模块大小+天线+排针占用的面积
30mm16mm
没有用上的引脚全部引出，个中包括完全的dac和adc，这样的好处是，往后如果有余力开拓，可以直接用这个最小蓝牙板做一个无线的丈量仪器，或者无线小掌握器
打好的pcb
焊接完成的模块正面
焊接完成的模块背面
上电往后，可以在手机或者带蓝牙的电脑上搜搜到蓝牙模块 默认名称是 POSYSTORAGE_TC35661
设备地址码是唯一的，防止冲突（利用了单片机的唯一uid）
连接成功，正常通讯中
电脑通过串口发送mydigit
手机通过蓝牙发送2545889167 posystorage
正常联机的各种状态指示信息
第一行提示当前波特率
第二行提示已经初始化成功啦
第三行提示蓝牙已连接
第四号提示蓝牙已断开
板子正面有个LED
在初始化过程中快速闪烁。当初始化成功后，转为慢闪
当连接后，变成常亮。断开连接则为慢闪
板子有6个排针孔。
vcc和gnd是电源，不多说
rx tx为透传串口
swd和sck为板载mcu调试和程序下载接口。也可做普通io利用
BT指令的详细阐明
为了方便利用，实现一键零根本操作，我就搞了个BT指令集（参考市情上的某些无线模块的AT指令集）。这样一些大略的配置，比如模块改名或者变动波特率什么的就不须要程序编译程序，直接BT指令操作就行。
BT指令的利用方法：首先连接串口，给蓝牙模块上电，等待初始化完成（指示灯由快闪变为慢闪为初始化成功，或者串口提示初始化成功）
不用连接蓝牙（即在非连接状态下）
输入BT和BT+xxx指令来实现操作。
把稳，所有的指令均不须要换行，不须要加回车
比如说，输入BT
回答BT OK！
表示串口正常，指令正确，事情正常
输入BT_ABOUT 显示关于信息，版本信息，设备mac，固件版本，作者信息
1.0版本的
1.1版本的
输入BT_LIST
将罗列 BT指令集支持的所有指令
BT_MSG_ON打开提示信息
如果打开了提示信息，会提示初始化状态，是否联机得到信息
BT_MSG_OFF关闭提示信息
所有提示信息均不显示
这样的好处是，如果是外接MCU利用，就可以真正透传，而不受提示信息的滋扰
BT_RES_FAC 恢复原始出厂状态，没啥好讲的
蓝牙名称规复TC35661_POSYSTORAGE
波特率规复115200
默认提示打开
BT_HELP 帮助信息，提示有些BT指令怎么利用，比如说，怎么设置串口波特率和结束符，奇偶校验什么的
BT_RENAME 变动蓝牙的名称。变动后下次上电生效
BT_UART_BPS 变动波特率。变动后下次上电生效
如果输入了缺点指令，会这样提示。比如说输了小写什么的
开始讲述制作心途经程
之前楼上不是说了，一贯在苦苦寻觅 “两个串口，而且要体积小，本钱低的MCU”
找了一久，溘然一日在某论坛商家瞥见一款拆机的板子，价格便宜（为了避免打广告嫌疑，就不说商家明和价格了）
卖家的图
这个板子，上面有一个似MCU的芯片，没有主丝印，数了下24脚，封装该当是QFN24
然后就开始脑洞了~
以下几个条件判断出了大概80%的概率是efm32的MCU
如图
1、封装是QFN24，能对应上
2、芯片侧面所有脚都是io或者电源，没有gnd脚，解释gnd只有中间大焊盘有
3、电源引脚能对上三，个中两个104的电容颜色是一样的，其余一个是105，不是一个材质（颜色有微差异）
这样确定下来可能有三款芯片
efm32tg110
efm32zg110
和efm32hg110
三款是属于不同的产品系列线，但是引脚和封装都是一样的，看外不雅观无法辨别。
犹豫许久，决定买来碰尝尝看
由于便宜嘛，买少了邮费不划算，以是买了一小包
体积很小的pos机（又是pos机，摔~~~~~）
拆开，第一个拆的有点失落败哈，太暴力了，不过紧张元件没事
各部分拆开对照图
22合一交情上镜~~
后面的电池基本没电了
板子正面
板子背面
小6脚芯片特写。到现在我也不知道这是啥功能
反正不是猪脚，不主要，不管了
右上角有个双运放
把稳到板子是4年前的老东西了，怪不得电池都没电了
连续打消走线，创造和efm32吻合度99%，所有电源脚都能对上，切引出来调试接口，便是图上上锡的那两个焊盘
取出低廉甜头jlink（做个小巧俊秀的jlink调试器|http://bbs.mydigit.cn/read.php?tid=2037182）
按手册接线开始测试
配套好simplicity和jlink软件
一联机，果真大惊喜，啊hhhhhh
赚翻了赚翻了
果真赌对了
这样看不出来是吧，我圈圈重点
看到没 energy micro
energy micro被silion lab收购
这尼玛不便是efm32 哈哈哈哈哈哈
图上说芯片被锁住了，那就考试测验解锁 利用unnlock efm32gxxxx指令
解锁成功 so easy~~
再次联机
看到没有 arm cortex m3内核，这样果断确定是efm32tg110
由于只有他是cortex m3内核，其余两个是cortex m0内核
连续来确定下芯片容量
利用jflash
先选该系列最大容量，考试测验能不能读写成功
显然是可以的
没问题~~
终极确定型号EFM32TG110F32
得到全体“赌”芯片中最好的结局，三个系列中配置最好的mcu，通型号中储存空间最大的，哈哈哈~
连续玩，焊接个led上去，考试测验成功点灯
吧外壳都拆掉，元件进行分拣，方便保存
这些是不要的垃圾
先说说怎么靠利用Simplicity Studio 来进行快速的，大略的，图形化傻瓜配置的点灯实验，以方便快速测试
首先下载安装并打开Simplicity Studio，新建工程
选择本贴的猪脚efm32tg110f32
选择Simplicity configurator program，图形化配置工程
名字随便写
选择led引脚
配置为推挽
main函数很大略
很大略，是不是
复制代码
#include \"大众em_device.h\公众
#include \公众em_chip.h\公众
int main(void)
{
int i;
CHIP_Init();
enter_DefaultMode_from_RESET();
while (1)
{
for(i = 0; i < 200000; i++);//做延时浸染
GPIO_PinOutToggle(gpioPortC, 15);//翻转LED
}
}
然后，编译下载，就可以瞥见led开始卖力的闪烁了
好了，说是制作心途经程，现在说的有点跑题了，拉回来哈
拿出之前玩efm32tg剩下的转接板。反正引脚都一样，直接往上怼呗
这里吐槽下垃圾板厂的v割工，都吧丝印割没了你知道么。精度这么差，哎~
拆下芯片
焊接过程略过不表
qfn总体不怎么好焊接，须要耐心和细心
背面全是容阻元件。这MCU电源脚奇多
日常成功点灯
这里放下这个小核心板的事理图和pcb截图
背面用丝印画了个mini小壁虎，结果实物出来，这都啥玩意啊？四不像？
连续哈，拆完芯片的板子不能摧残浪费蹂躏
来跑下走线，方便在板玩耍
跑走线第一步，日常先上锉刀嘛
终极标注出所有io的走线结果，这里还须要感谢坛友 @shi988
好了，一个破板子研究了半天，终于要步入正题了
开始研究蓝牙透传
初期测试是这样的
调通透传程序往后
画了1.0版本的转接板
打样归来如图
开始焊接蓝牙转接板
拆下芯片+转接板背面
tc35661模块来自某pos板子
焊接过程略过不表
焊完才创造，轻忽大意阴沟里面翻船了
引脚接错了，只能靠飞线补救了
好吧，修恰好再打一版，哎
v1.1来了
这次就不用飞线了嘛，舒畅
可以用直排针这样焊，能比弯排针显著减小体积，不过也捐躯了些许稳定程度
由于板子位置有限。部分元件标注了参数值
剩下没标的，都是104电容 100nF
图中红圈圈中
板子上的元件，除了106电容，基本都可以从原芯片的小板子上拆到
为了保护元件，建议套个热缩管
左边的板子是拆完有用元件后的样子~
末了来个大合影
源代码，固件和事理图需至原帖中获取：http://bbs.mydigit.cn/read.php?tid=2281216
感激不雅观看！
