Trap-and-emulate

在最早期阶段，设备虚拟化常常和机器仿照器技能，比如：QEMU，绑定在一起。
我们可以通过 QEMU 仿照真实设备的所有寄存器布局和操作流程，当 QEMU 虚拟机里面设备驱动须要访问该虚拟设备的寄存器时，这条访问指令会被 trap 到 QEMU，由 QEMU 来进行处理。
这样，虚拟机里面的设备驱动在操作该虚拟设备时就像在访问真实的硬件设备一样，设备驱动也不须要任何变更。

Virtio

通过上述这种 trap-and-emulate 的办法来仿照设备，虽然不须要对真实设备驱动进行变更，但是设备访问过程中，频繁的陷入&陷出带来了严重的性能问题，因此，virtio 这类半虚拟化技能应运而生，并于 2008 年合入 Linux 内核主线。

相较于 trap-and-emulate 这种办法，Virtio 不再拘泥于依赖已有的设备驱动，而是定义了一套全新的专用于虚拟设备的驱动框架。
设备驱动清楚自己是在操作虚拟设备，因此，在真正的 I/O 路径上规避了大量可能导致陷入&陷出的 mmio/pio 操作，从而提高了性能。
虚机里面的 Virtio 驱动和 QEMU 仿照的 Virtio 设备的数据交互，实质上是一套基于共享内存 + 环形行列步队的通信机制。
核心数据构造（split virtqueue）包括：两个 ringbuffer (avail ring, used ring) 和一个 descriptor table。
事情机制类似 DMA，虚机内 virtio 驱动首先会将一个要求在内存中须要传输的散列 buffer 的地址、长度组成一个个描述符写入到 descriptor table 中，然后将这些描述符对应的 descriptor table 上的 index 写入到 avail ring 中，并通过 eventfd 机制关照到宿主机上的 virtio backend。
由于这些 ringbuffer、descriptor table 以及散列 buffer 都在共享内存中（虚机实质上是一个用户态进程，因此虚机内存是由用户态申请和分配，并可以 share 给其他进程，如：SPDK，DPDK 等），因此，Virtio Backend 可以直接访问并获取到散列 buffer 的地址、长度，进而直接存取这些散列 buffer。
当处理完要求之后，Virtio Backend 将数据添补到相应的 buffer，并将对应的 descriptor table index 写入 used ring 中，并通过 eventfd 机制注入中断关照虚机内 virtio 驱动。

Vhost

Virtio 技能提出之后，Virtio 设备常日是在 QEMU 里面来进行仿照，数据收发都须要经由 QEMU，再到虚机内部。
但逐渐地，开拓者们创造，当仿照网卡时，在 QEMU 里面进行数据收发，终极都须要通过系统调用的办法，陷入内核来操作网卡硬件进行实际的数据收发。
那么，QEMU 到内核的这次高下文切换以及带来的额外拷贝开销，有没有办法优化呢？

Linux 内核社区终极在 2010 年合入了 vhost 这个技能来进行优化，通过将 virtio 的数据面 offload 到一个内核线程来进行处理，这样 virtio 通信机制从原来的 QEMU 用户态 I/O 线程和虚机驱动（QEMU 用户态 vcpu 线程）通信变成了 vhost 内核 I/O 线程和虚机驱动（QEMU 用户态 vcpu 线程）通信。
vhost 内核 I/O 线程拿到数据包之后，直接走内核协议栈和网卡驱动进行处理，从而优化掉了 QEMU 到内核态的额外开销。

VFIO

随着云打算规模的不断扩大，用户一方面不再知足于 Virtio 这类半虚拟扮装备带来的性能体验，另一方面 GPU 这类很难进行 virtio 化的设备运用处景进步神速。
在这种背景下，VFIO 这项技能被提出并在 2012 年合入 Linux 内核主线。
VFIO 全称是 Virtual Function I/O，它实际是一个用户态设备驱动框架，相较于更早的 uio 这个用户态设备驱动框架，VFIO 能够有效利用硬件 IOMMU 机制进行安全隔离，从而能够广泛地运用在云打算这类有多租户需求的场景中。

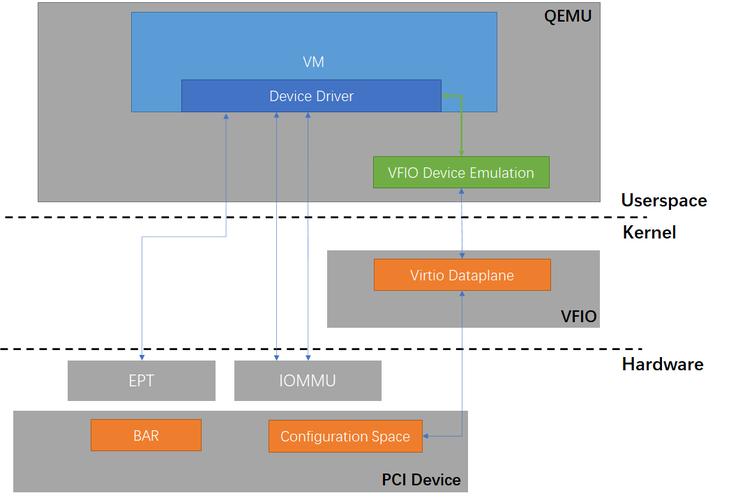

如上图所示，通过 VFIO，QEMU 能够直接将自己虚拟出的一个 PCI 设备和一个物理 PCI 设备的数据链路直接打通，当虚拟机里面的设备驱动访问虚拟 PCI 设备的 bar 空间时，通过 EPT 机制，这次 mmio 访问会被重定向到真实物理设备相应的 bar 空间位置，而不再须要 trap 到 QEMU。
这样，虚机驱动就相称于可以以靠近零花费的办法直接访问真实物理设备，性能可以达到最佳。
同时，VFIO 驱动利用 IOMMU 实现了设备 DMA 和中断的重映射，一方面起到隔离浸染，即某个虚机无法操作 VFIO 直通设备向同一宿主机上的其他虚机发起 DMA 和中断，一方面也担保了设备进行 DMA 时通过给定的虚机物理地址能够直接访问到精确的物理内存。

虽然，VFIO 能够给虚机带来靠近物理机的 I/O 性能体验，但该技能仍存在一个毛病，即不支持热迁移，带 VFIO 设备的虚机将没法像传统带 virtio 设备的虚机那样进行热迁移。
这就使得开拓者们，又开始探寻新的既能知足性能需求又具备运维灵巧性的设备虚拟化技能。
2014 年 QEMU 社区合入的 vhost-user 技能便是个中之一，由于 QEMU 和 vhost 的线程模型对 I/O 性能的优化并不友好，而且由每个虚机单独分出线程来处理 I/O 这种办法从系统全局角度来看可能也并不是最优的，因此，vhost-user 提出了一种新的办法，即将 virtio 设备的数据面 offload 到另一个专用进程来处理。
这样，由于是专用进程，线程模型不再受传统 QEMU 和 vhost 线程模型制约，可以任意优化，同时，还可以以 1：M 的办法同时处理多个虚机的 I/O 要求，而且相较于 vhost 这种内核线程办法，用户进程在运维方面更加具备灵巧性，vhost-user 框架在提出之初，就受到广泛关注，并引申出了 SPDK 和 OVS-DPDK 这类以 polling + 用户态驱动为核心的新的虚机 I/O 做事模型。

VFIO-mdev

VFIO 技能在实际运用处景，除了之条件到的不支持热迁移的问题外，还有一个限定便是一个设备只能透传给一个虚机，无法做到资源共享。
SR-IOV 技能从某种程度上能够办理这个问题，即将一个物理 PCI 设备从硬件层面进行资源划分，划分成多个 VF，透传给多个虚机进行利用，但是有很多设备可能并不具备 SR-IOV 能力，因此，Linux 内核社区在 2016 年合入了 VFIO-mdev 这个技能框架，希望供应一个标准的接口来帮助设备驱动实现软件层面的资源切分并能够利用 VFIO 技能透传给虚机。

该技能实质上是在内核实现了一个虚拟设备（Mediated device）总线驱动模型，并在 VFIO 内核框架上进行了扩展，增加了对 mdev 这类虚拟设备的支持（mdev bus driver），从原来只支持从标准的硬件 PCI 设备和硬件 platform 设备获取透传信息，比如：PCI bar 空间，变成了既支持直接从硬件设备获取又可以从 mdev 设备驱动定义的虚拟设备接口来获取。
这样，比如，当须要将一个 PCI 设备的 bar 空间作为资源切分的话，通过实现得当的 mdev 设备驱动，就可以将 bar 空间以 4KB（页面大小）为粒度，分别透传给不同虚机利用。

vDPA

VFIO 和 virtio 这两类技能一贯是最主流的设备虚拟化技能。
VFIO 能够直接将硬件资源透传给虚机利用，性能最佳，virtio 性能稍逊，但胜在更加灵巧。
那有没有可能将两者的上风结合起来呢？2020 年被合入 Linux 内核主线的 vDPA 技能框架，便是为了实现这一目标。

vDPA 的全称是 Virtio Data Path Acceleration，它表示一类设备：这类设备的数据面处理是严格遵照 Virtio 协议规范的，即驱动和设备会按照第三节提到的 Virtio 通信流程来进行通信，但掌握路径，比如：通信流程里面提到的 ring buffer 和 descriptor table 的内存地址，驱动如何奉告设备，设备支持的特性，驱动如何感知，这些都是厂商自定义的，不一定会遵照 Virtio 协议。
这样做的好处是，可以降落厂商在实现这类设备时的繁芜度。

Linux 内核为了将这类设备运用起来，就提出了 vDPA 这样一个技能框架。
这个技能框架实质上和 VFIO-mdev 类似，也实现了一个虚拟设备（vDPA device）总线驱动模型，和 VFIO-mdev 不同的是，通过 vDPA 框架虚拟出来的设备，既可以给虚机利用，又可以直接从宿主机（比如：容器）进行访问。
这统统都归功于，vDPA 设备的数据路径是遵照 Virtio 协议规范的，因此，可以直接被宿主机上的 virtio 驱动直接访问。
同时，该技能框架对 vhost 内核子系统进行了扩展，授予了类似 VFIO 技能框架的功能，许可将 vDPA 设备用来进行数据通信的硬件资源（ring buffer, descriptor table，doorbell 寄存器等）透传给虚机利用，这样，虚拟机的 virtio 驱动进行数据通信时，也是直接访问硬件资源，而不再须要通过 vhost、vhost-user 等办法进行处理了。
更主要的一点是，由于虚机驱动是原来的 virtio 驱动，因此，当须要支持热迁移时，QEMU 可以灵巧切换会软件仿照的办法，来担保热迁移的顺利进行。
这样，vDPA 这个设备虚拟化技能框架既担保了最佳性能又保留了 virtio 设备的灵巧性，而且还统一了虚机和容器的 I/O 技能栈。

VDUSE

通过上述 vDPA 技能框架，我们基本办理了长期以来设备虚拟化技能在虚机场景下暴露的一些问题，而更主要的是，它将 virtio 技能也带到了容器领域。
但这个技能框架还存在一个问题，便是须要硬件设备的支持。
回忆之条件到的 virtio、vhost、vhost-user，实质上都是软件定义的虚拟设备。
那 vDPA 这个技能框架有没有可能也能够利用软件定义的设备呢？VDUSE 这项技能便是用来实现这个目标的，通过 VDUSE，我们可以在一个用户进程实现一个软件定义的 vDPA 设备，并可以通过上述 vDPA 框架接入 virtio 或者 vhost 子系统，供容器或者虚机利用。

该项技能是由我们自主研发并在去年 10 月向 Linux 内核社区正式开源的。
现阶段我们的方案已经被合入 Linux 内核主线，将在 Linux 5.15 版本与大家见面。
同时，我们也会在 9 月 15 日举办的 KVM Forum 这个虚拟化领域的高端技能论坛会议上进行线上分享。

从做事虚拟机到支持容器，从纯软件仿照到硬件直通再到软硬件结合，Linux 设备虚拟化技能这几十年里一贯在朝着极致性能、运用灵巧等方向不断演进。
随着云原生的浪潮，各大硬件厂商的入局，全新的软硬件结合办法不断呈现，我们相信后续也会有更多精彩技能在等待着我们。
