本实验不先容详细配置以及MPLS事理，网络上很多大神都已经讲的很详细了。本次仅仅通过实验，看下标签交互流程，加深对Option B的理解。

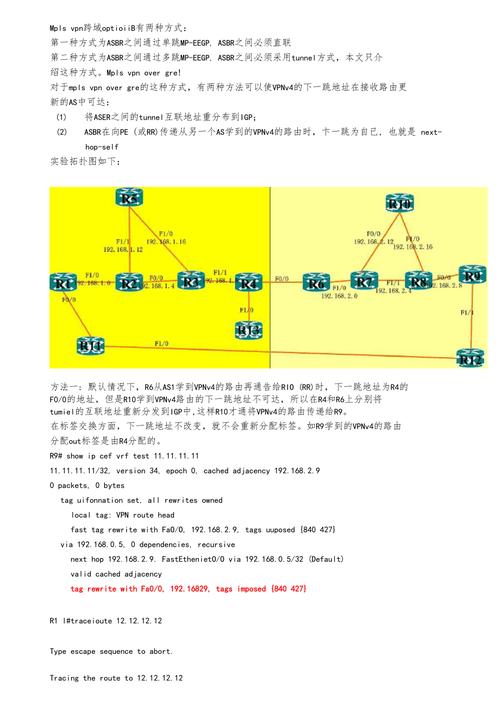

拓扑如下：
实验拓扑
R7和R8是CE
R2,R4,R6是一个区域，R3,R5,R7是一个区域
IP地址配置规则：R1——R2 R1连接R2，R1接口地址为12.1.1.1，R2接口地址为12.1.1.2，R1环回口地址为1.1.1.1/32，R2环回口地址为2.2.2.2/32，以此类推。
方法1，ASBR之间关闭RT过滤器，并且ASBR须要向区域内的PE指next hop self
不雅观察标签：
检讨第二跳
去8.8.8.8 下一跳是2.2.2.2 出标签是21，以是内层标签21
关于2.2.2.2的LDP标签，4.4.4.4给我发的标签是16，以是外层标签是16
以是第二跳显示精确：46.1.1.4 [MPLS: Labels 16/21 Exp 0] 1 msec 1 msec 1 msec
检讨第三跳
R4是P路由器，以是不关心内层标签，只看外层标签
关于2.2.2.2的，他的入标签是16，与上一步对应，下一跳到了末了一个PE，因此PHP操作，弹出最外层标签，只剩下内层标签21，以是第三跳精确
24.1.1.2 [MPLS: Label 21 Exp 0] 1 msec 1 msec 1 msec
检讨第四跳
可以看到去访问8.8.8.8，出标签是21，因此还是只有一层标签
检讨第五跳
可以看到内层出标签是19，下一跳是5.5.5.5
关于5.5.5.5，3.3.3.3发过来的LDP标签是17，因此外层标签17，内层标签19， 第五跳精确 13.1.1.3 [MPLS: Labels 17/19 Exp 0] 1 msec 0 msec 1 msec
检讨第六跳
R3也是P路由器，只须要关注外层标签
关于5.5.5.5，入标签是17，和上一步对应上，下一跳直接到了末了一个PE，实行PHP 以是外层标签弹出，只剩下内层标签19，因此第六跳精确
6 58.1.1.5 [MPLS: Label 19 Exp 0] 1 msec 1 msec 1 msec
然后数据包到达R5，R5查看内层标签，根据VRF路由表转蓬勃到R8。
以上便是全体MPLS Option B的标签交互流程。不想让篇幅太长，配置就不贴出来了，如果由小伙伴须要可以留言，我再发出来。
本次的实验方法为最普通的办法，即关闭RT过滤器(no bgp default route-target filter)，实在不关闭RT过滤器，也可以做Option B，只不过不常用，特定情形下才会用的到。方法为配置VRF，ASBR之间还是vpnv4的邻居，因此不要以为配置VRF便是Option A，若由小伙伴想知道，我后续再写一篇补充篇，先容用VRF 配置,MPLS Option B的方法。
