（图片来自网络侵删）利用 GIT 下载所有源码后，本节源码位于如下目录：
01_all_series_quickstart\
04_嵌入式 Linux 运用开拓根本知识\source\10_freetype\
04_show_line\show_line.c

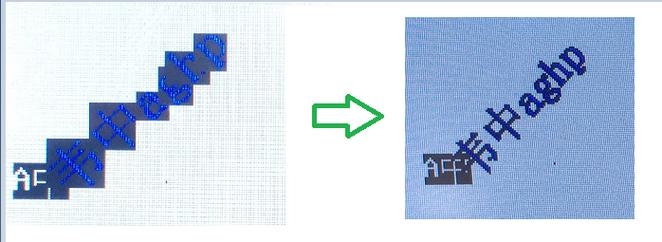

本节的目的：在 LCD 上指定一个左上角坐标(x, y)，把一行笔墨显示出来。下图中，笔墨的外框用虚线表示，外框的左上角坐标便是(x, y)。
图1
1、笛卡尔坐标系在 LCD 的坐标系中，原点在屏幕的左上角。对付笛卡尔坐标系，原点在左下角。freetype 利用笛卡尔坐标系，在显示时须要转换为 LCD 坐标系。从下图可知，X 方向坐标值是一样的。在 Y 方向坐标值须要换算，假设 LCD 的高度是 V。在 LCD 坐标系中坐标是(x, y)，那么它在笛卡尔坐标系中的坐标值为(x, V-y)。反过来也是一样的，在笛卡尔坐标系中坐标是(x, y)，那么它在 LCD 坐标系中坐标值为(x, V-y)。图2
2、每个字符的大小可能不同在利用 FT_Set_Pixel_Sizes 函数设置字体大小时，这只是“期望值”。比如“百问网 www.100ask.net”，如果把“.”显示得跟其他汉字一样大，不好看。
以是在显示一行笔墨时，后面笔墨的位置会受到前面笔墨的影响。
幸好，freetype 帮我们考虑到了这些影响。
对付 freetype 字体的尺寸(freetype Metrics)，须要参考下图这个文档：
图3
上述文档中列出了一个图，摘录如下：
图4
在显示一行笔墨时，这些笔墨会基于同一个基线来绘制位图：baseline。在 baseline 上，每一个字符都有它的原点(origin)，比如上图中 baseline 左边的玄色圆点便是字母“g”的原点。当前 origin 加上 advance 就可以得到下一个字符的 origin，比如上图中 baseline 右边的玄色圆点。在显示一行中多个文件字时，后一个笔墨的原点依赖于前一个笔墨的原点及 advance。字符的位图是有可能超越 baseline 的，比如上图中字母“g”在 baseline 下方还有图像。上图中赤色方框内便是字母“g”所点据的位图，它的四个角落不一定与原点重合。上图中那些 xMin、xMax、yMin、yMax 如何得到？可以利用 FT_Glyph_Get_CBox 函数得到一个字体的这些参数，将会保存在一个 FT_BBox 构造体中，往后想打算一行笔墨的外框时要用到这些信息：图5
3、怎么在指定位置显示一行笔墨要显示一行笔墨时，每一个字符都有自己外框：xMin、xMax、yMin、yMax。把这些字符的 xMin、yMin中的最小值取出来，把这些字符的 xMax、yMax 中的最大值取出来，就可以确定这行笔墨的外框了。要想在指定位置(x, y)显示一行笔墨，步骤如下图所示：图6
① 先指定第 1 个字符的原点 pen 坐标为(0, 0)，打算出它的外框
② 再打算右边字符的原点，也打算出它的外框
把所有字符都处理完后就可以得到一行笔墨的整体外框：假设外框左上角坐标为(x', y')。
③ 想在(x, y)处显示这行笔墨，调度一下 pen 坐标即可
怎么调度？
pen 为(0, 0)时对应左上角(x', y')；
那么左上角为(x, y)时就可以算出 pen 为(x-x', y-y')。
4、freetype 的几个主要数据构造
要想形象地理解程序，须要先先容一下 freetype 中几个数据构造：
1. FT_Library
对应 freetype 库，利用 freetype 之前要先调用以下代码：
FT_Library library; / 对应 freetype 库 /error = FT_Init_FreeType( &library ); / 初始化 freetype 库 /2. FT_Face
它对应一个矢量字体文件，在源码中利用 FT_New_Face 函数打开字体文件后，就可以得到一个 face。
为什么称之为 face？
估计是笔墨都是写在二维平面上的吧，正对着人脸？不用管缘故原由了，总之认为它对应一个字体文件就可以。
代码如下：
error = FT_New_Face(library, font_file, 0, &face ); / 加载字体文件 /3. FT_GlyphSlot
插槽？用来保存字符的处理结果：比如转换后的 glyph、位图，如下图：
图7
一个 face 中有很多字符，天生一个字符的点阵位图时，位图保存在哪里？保存在插槽中：face->glyph。
天生第 1 个字符位图时，它保存在 face->glyph 中；天生第 2 个字符位图时，也会保存在 face->glyph中，会覆盖第 1 个字符的位图。
代码如下：
FT_GlyphSlot slot = face->glyph; / 插槽: 字体的处理结果保存在这里 /4. FT_Glyph
字体文件中保存有字符的原始关键点信息，利用 freetype 的函数可以放大、缩小、旋转，这些新的关键点保存在插槽中(把稳：位图也是保存在插槽中)。
新的关键点利用 FT_Glyph 来表示，可以利用这样的代码从 slot 中得到 glyph：
error = FT_Get_Glyph(slot , &glyph);5. FT_BBox
FT_BBox 构造体定义如下，它表示一个字符的外框，即新 glyph 的外框：
图8
可以利用以下代码从 glyph 中得到这些信息：
FT_Glyph_Get_CBox(glyph, FT_GLYPH_BBOX_TRUNCATE, &bbox );针对上述流程，示例代码如下：
图9
