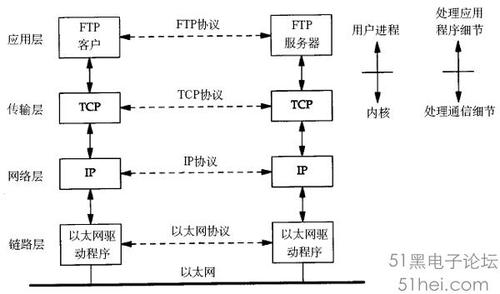

我们讲述在Linux场景下数据包是如何在协议层传输的。
1、发送数据
运用层发送数据的过程大致如下：
我们把上述处理过程的区域大致分为：
1. User区域
2. Kernel 区域
3. Device区域
在user和kernel区域的任务都是由本机cpu实行，这两个区域合并称为host区域，以区分device区域（网络接口卡上有单独的cpu）。device是吸收和发送数据包的网络接口卡（Network Interface Card），一样平常也称为LAN card。
当运用程序调用write(fd, buf, len)来发送数据时，用户态区域会进入内核态区域，建立这个关系的纽带是socket fd和系统调用write。
在内核态的socket有两个buffer：
1. send socket buffer，用于发送数据
2. receive socket buffer，用于吸收数据
当write系统调用被实行，用户态的数据（buf，长度）会被拷贝到内核区域的内存，并被放入到send socket buffer的末端（见下图，发送是按照顺序发送的），然后TCP就会被调用。
TCP中的数据构造是TCB（TCP Control Block）。TCB包含了实行TCP会话所须要的信息，包括TCP连接状态，吸收窗口，拥塞窗口，序号，重传timer 等。
TCP会创建TCP数据分段，而TCP数据分段包括TCP header和payload，如下图：
Payload是待发送的socket buffer中的数据，而TCP header是为了TCP可靠发送数据而加的赞助信息。
这些数据分段会进入到IP层，IP层会加上IP头部信息到数据分段，如下图：
IP在实行路由之前会去检讨Netfilter LOCAL_OUT钩子，看是否须要实行iptables干系配置。之后实行IP路由。IP路由紧张功能是探求下一跳(例如网关或路由器)的IP地址，而路由的目的是到达目的地IP地址所在的机器。
IP实行路由之后，检讨Netfilter POST_ROUTING钩子，如果有iptables在这方面的配置，就会去实行干系操作。委托给数据链路层之前，IP层还会实行ARP（网络地址转换），通过下一跳IP地址来查找目的MAC地址，并把Ethernet头部添加到IP数据包，如下图。
IP层同时还给用户供应了raw socket接口，即发送数据包的接口。raw socket发送的数据包与正常流程的数据包不一样，在实行Netfilter的时候，会跳过这些钩子。
IP层做落成作往后，会把数据包（上图中的数据包，一样平常称frame）委托给数据链路层。
由于ARP已经把目的MAC地址写入到数据包头部，这样就减轻了驱动driver的事情。进入数据链路层后，内核会去检测是否有抓包工具在监听抓包（例如tcpdump），如果有，内核会拷贝数据包信息到抓包工具的内存地址空间。
之后，根据一定的协议规则，驱动driver会哀求NIC通报这个数据包。当NIC收到这个要求后，NIC复制数据包到自己的内存里，并且发送给网络。当NIC发送完一个数据包，会产生一个中断， 主机 cpu去实行中断处理程序，完成后续事情。
2、吸收数据
运用程序吸收数据的过程大致如下：
首先NIC把数据包写入自己的内存，并校验数据包是不是有效的，如果是有效的，把数据包写入主机的内存空间，然后NIC给主机操作系统发送一个中断旗子暗记，这时就进入到kernel区域。
在数据链路层，内核首先会做数据包检测，然后Driver驱动把数据包进行改装，以便后续TCP/IP能够理解这个数据包。改装完往后，根据Ethernet头部信息中的Ethertype分发给上层，假设为IPv4，去除Ethernet头部，并发送给IP层。值得把稳的是，委托给IP层之前，如果有抓包工具在监听抓包，那么内核就会拷贝数据包信息到抓包工具的内存地址空间。
IP层通过打算checksum来校验IP头部的checksum是否有效，如果有效，接着检讨PRE_ROUTING钩子（比如查看是否有iptables的相应配置须要实行），然后实行IP路由，IP路由会判断这个数据包是本地处理还是转发当前数据包到其它主机。如果是转发数据包，实行FORWARD和POST_ROUTING钩子，并转发给数据链路层；如果是本地处理，IP还会检讨LOCAL_IN钩子，实行完往后，根据IP头部信息的proto值，假设为TCP，去除IP头部，并把数据包通报给上层TCP。值得把稳的是，委托给TCP层之前，如果有raw socket在监听抓包，那么内核会拷贝数据包信息到raw socket的内存地址空间（默认tcpcopy利用raw socket来监听IP层的数据包）。
TCP层会根据TCP checksum来检测数据包是否有效（如果采取了checksum offload，NIC会去做干系打算），然后就给这个数据包查找相应的TCB（TCP control block），查找的方法是通过如下组合信息来查找：
<source IP, source port, target IP, target port>
如果没有查到，一样平常会发送reset数据包；如果查到了，进入TCP数据包处理环节。
如果是吸收到新数据，TCP就会把它放入到socket吸收缓冲区，然后根据TCP状态，必要时发送ack确认数据包。Socket吸收缓冲区的大小便是TCP吸收窗口大小。在某种程度上，如果吸收窗口很大，TCP吞吐量就会很大。目前较新的内核都能动态调度窗口的大小，无需用户去修正系统参数。
用户运用程序根据读事宜去实行读操作，用户态空间进入到内核空间。内核把socket buffer里面的内容复制到用户指定的内存区域，然后把socket buffer读取过的内容开释，TCP增加吸收窗口大小，如果有必要，会通报一个更新窗口的数据包给对端TCP。例如下图，TCP发送了一个ack数据包，用于关照对端TCP，本方TCP吸收窗口更新了。
读取操作完成后，返回运用程序，运用程序就可以进行对数据进行处理了。
3、抓包工具事情事理
知道了数据如何发送和吸收往后，我们剖析一下tcpdump抓包事理。
在数据链路层和IP层交界的地方（属于数据链路层，如下图），是数据包被tcpdump捕获的场所。
实行到这个交界处时，内核会去查看tcpdump是否在监听，一旦有监听，就把数据包内容放入到tcpdump设置的缓冲区。理论上只要tcpdump及时去提取数据，在线上压力不大的情形下，抓包不会丢包。
tcpdump所抓到的数据包，仅仅是代表数据包经由了链路层和网络层之间的交界处。从网卡进来的数据包未来的命运，可能是连续一起往前走到TCP，也有可能在IP层被干掉，还有可能被路由转发出去；从本机发送出去的数据包，一旦被tcpdump捕获到，解释已经到了数据链路层，没有被IP层过滤掉，由于如果数据包被IP层过滤掉，这些数据包就不会到达tcpdump捕获点，也不会涌如今抓包文件里。
下面我们通过一些实验来验证上述结论。
实验之前，我们先先容一下iptables工具。iptables是被广泛利用的防火墙工具，它紧张跟内核netfilter数据包过滤框架进行交互。
3.1 实验 LOCAL_IN过滤
我们在做事器上面配置如下的iptables命令：
iptables -I INPUT -p tcp --dport 3306 -s 172.17.0.2 -j QUEUE
上述iptables命令设置了\公众-I INPUT\"大众参数，意味着在netfilter LOCAL_IN钩子处实行上述iptables规则，即通往做事器端TCP之前，如果匹配到上述iptables规则，则会被放入目标QUEUE（默认情形下是直接丢弃数据包），不再连续前行。
详细命令实行见下图：
设置上述iptables后，当172.17.0.2访问172.17.0.3 3306做事时，IP数据包（如下图绿色箭头）会在做事器端IP层被丢弃掉，而赤色箭头所指方向是tcpdump抓包的地方。
我们开启tcpdump抓包：
tcpdump -i any tcp and port 3306 and host 172.17.0.2 -n -v
在172.17.0.2上利用MySQL客户端命令访问172.17.0.3上面的3306做事，如下图：
结果经由永劫光等待，终极显示连接不上。
做事器端抓包结果如下：
我们看到第一次握手数据包反复重传。
利用netstat命令，查看有没有相应的TCP状态，结果创造没有，如下图：
正常情形下，没有TCP状态，解释数据包没有进入做事器端TCP，第一次握手数据包在做事器端IP层被干掉了。
利用netstat -s命令，在做事器端TCP/IP统计参数里找线索：
上图做事器端IP层吸收到20079个数据包，下图吸收到20086个数据包，MySQL客户端登入过程累计增加了7个数据包，恰好符合抓包文件显示的7个第一次握手数据包。
在做事器端TCP层，比拟上面两张图，数据没有任何变革，解释了做事器端TCP没有收到任何数据包。
实验解释了在做事器端IP层进来的方向干掉数据包，做事器端TCP层不会有任何变革。
3.2 实验 LOCAL_OUT过滤
我们这次实验的目的是查看IP层netfilter LOCAL_OUT情形下的抓包情形。
如下图：
我们设置如下iptables命令：
iptables -I OUTPUT -p tcp --sport 3306 -d 172.17.0.2 -j QUEUE
详细操作如下图：
上述iptables命令设置了OUTPUT参数，意味着在netfilter LOCAL_OUT钩子处会实行上述iptables规则，即IP数据包在IP路由之前，如果匹配上述iptables规则，则会被放入目标QUEUE（默认情形下直接丢弃数据包），不会连续往下走。
在172.17.0.2上利用MySQL客户端命令访问172.17.0.3上面的3306做事，如下图：
结果经由永劫光等待，终极显示连接不上。
做事器端抓包结果如下：
我们看到第一次握手数据包反复重传，跟上一个抓包结果险些千篇一律
利用netstat命令，查看有没有相应的TCP状态，结果创造有SYN_RECV状态，如下图：
有TCP状态，解释数据包进入做事器端TCP，并进入SYN_RECV状态，做事器端TCP会发送第二次握手数据包，但抓包显示并没有第二次握手数据包，解释被iptables配置干掉了。
查看netstat -s结果：
上图显示了实验之前的值，下图显示了实验之后的值。
从TCP层面信息来看，发送了17个数据分段，解释做事器端TCP发送了第二次握手数据包，而且发送了很多次，但由于设置了iptables，这些数据包被拦截掉了，以是到不了数据链路层，也就没法被tcpdump捕获到。
从这两个实验来看，tcpdump抓的数据包是一样的，都是在努力重传第一次握手数据包，但iptables设置的位置不一样，一个在入口，在TCP层无状态，一个在出口，在TCP层有状态。
进一步的剖析可以考试测验下面两个方向：
1. 通过剖析TCP状态来区分这两种情形
2. 利用netstat -s给出的TCP/IP统计参数变革
通过上口试验，我们看出tcpdump抓包只是从一个点来不雅观察天下，并不能看到全貌，这个时候就须要通过推理来赞助办理问题。
4、潜在协议层的滋扰
4.1 吸收数据
下图展示了数据包从NIC到协议栈，再到运用程序的过程。
TCP offload由NIC完成，目的是减轻TCP的事情量，但存在潜在坑；在数据链路层，存在抓包接口，供tcpdump等抓包工具抓包，同时也存在着raw socket原始抓包办法接口；在网络层，存在raw socket抓包接口，IP Forward转发功能，还有一整套Netfilter框架（存在大量坑的地方）；在TCP层则相比拟较寂静，滋扰少；用户程序通过socket接口从TCP取出数据或者获取新建连接。
4.2 发送数据
下图展示了数据包从运用发送数据到NIC的过程。
用户程序通过socket接口来委托TCP发送数据或者建立连接；在网络层，存在raw socket发包接口，还有一整套Netfilter框架（存在大量坑的地方）；在数据链路层，存在pcap发包接口，同时也存在着raw socket原始发包接口；TCP offload是NIC做的，目的为了提升减轻TCP的事情量（比如分段，checksum），我们也碰着过由于TCP offload不当导致的丢包问题。
4.3 案例
下面是一个从NIC吸收数据包，并一起到运用，再发送相应出去的案例：
我们的运用程序是Nginx（Web做事器软件），个中Nginx配置监听端口为8080，且开启access log。
上图设置了nginx keepalive_timeout = 0，即保持客户端空闲连接（方便实验）。
启动nginx，通过netstat查看，nginx已经在监听8080端口的连接要求。
刚开始nginx没有任何访问，access log都为空，iptables也没有设置。
在172.17.0.2机器，利用telnet访问172.17.0.3上面的8080端口做事，如下图：
这样telnet跟nginx建立连接，下图可以看出做事器端相应连接已经进入ESTABLISHED状态。
建立连接后，我们设置iptables命令，如下图，对返回172.17.0.2的nginx相应进行拦截并丢弃。
我们在客户端（172.17.0.2）上面连续实行telnet命令，键入\公众GET hello.html\"大众，然后回车实行。
从nginx日志来看，这个要求已经被处理了，虽然是非法要求，但要求已经确认到达nginx了。
大概过了2分钟，查看客户端抓包情形，累计捕获了16个数据包，客户端还显示连接处于ESTABLISHED状态。
我们查看做事器端情形，利用netstat已经查不到做事器真个相应连接了，解释连接在做事器真个TCP层已经不存在了。
我们剖析抓包情形（做事器抓包和客户端抓包效果一样）:
自从发送了要求数据包，客户端由于没有看到任何做事器真个数据包回来，一贯在重传要求数据包。客户端以为做事器还没有收到要求，但实在要求已经被nginx处理完毕。
在做事器端查看netstat -st的统计情形。
上图是实行telnet要求之前的状况，下图是实行telnet要求之后的状况。
从上图我们可以看出connection aborted due to timeout增加了一个，解释在做事器端TCP看来，要求的相应数据包（同时带有关闭fin标志）由于发送不出去，连接被aborted，这个时候在做事器端看不到连接相应状态的存在。
在上层nginx看来，碰着了造孽要求，回答了相应并关闭了连接。在TCP层看来，由于带有关闭fin的数据包到不了tcpdump抓包接口，做事器真个TCP状态会处于FIN_WAIT_1状态（\公众碰着大量FIN_WAIT1，怎么破？\公众会有详细先容），会坚持一段韶光并不断努力重传。由于重传一贯得不到相应，TCP就把FIN_WAIT_1状态变为CLOSED状态，在做事器端查不到该连接了。
这里案例中，我们事先知道我们设置了iptables，但如果不知道呢，我们如何判断出问题出在哪一个环节呢？
仅仅靠tcpdump抓包，明显不足，由于通过抓包剖析，我们只能得出做事器端没有吸收到要求，我们还须要利用做事器真个信息，才能连续进一步判断。通过nginx日志，判断出要求已经被运用层处理了，解释要求数据包已经到达运用层，nginx已经处理要求，并作了相应处理，接着委托做事器端TCP去发送这些相应数据包，但显然做事器端TCP发送的相应都没有到达抓包接口，解释在IP层干掉了，于是可以根据这些信息去找数据包出去方向（outgoing）的netfilter干系配置，看看有没有这样针对这些相应进行过滤。
从上面案例，可以看出仅仅利用tcpdump是不足的，还须要综合利用各种信息，并加以推理，终极得出问题出在哪一个环节，才能办理问题。如果不会利用这些知识，客户端就就会得出做事器端没有收到要求的缺点判断。
5、跨机器判断
在跨机器访问过程中，存在着如下潜在干涉（坑）：
1. 本机器自身IP层安全过滤
2. 链路层发送QUEUE丢包
3. 链路层TCP offload潜在问题（这里把NIC归入数据链路层）
4. 中途设备各种问题（设备包括路由器/交流机/防火墙/网关/负载均衡器等）
5. 对端机器链路层吸收QUEUE丢包
6. 对端链路层TCP offload（NIC）潜在问题
7. 对端IP层安全过滤
8. 对端TCP非常状态滋扰
这些问题将在TCPCopy和其它章节会有所先容，这里不再详细描述。
6、常用工具事情层次剖析
上图展示了部分盛行性工具的事情层次，比如tcpcopy默认事情在4层，调用IP层供应的raw socket接口来抓包和发包；netstat或者ss工具可以去获取TCP/IP各种统计值；LVS事情在4层，利用Netfilter来强行改变路由；tcpdump事情在数据链路层；HTTP运用事情在运用层。
懂得了这些事情事理，可以更加深刻的理解问题，并办理各种TCP干系问题。
