一． 电线电缆的定义:
电线电缆是用以传输电力、通报信息和实现电磁能转换的一大类电工线材产品.

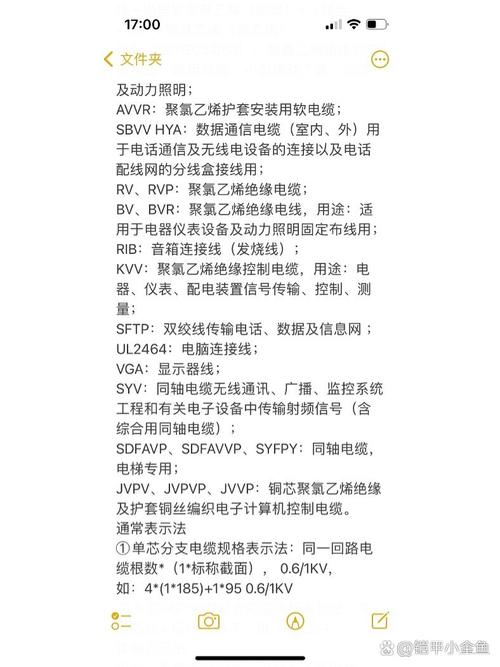

二． 种类和用场
1. 电磁线:以绕组形成在磁场中切割磁力线,产生感应电流或通过电流产生磁场.即实现电能和磁能相互转换所用之电线.称为电磁线.
2. 通信电缆:传输电话、电报及电视等电信信息的电缆.称为通信电缆.
3. 电力电缆:网络线、电子线等.
三． 电线电缆的构造
因其种类、性能、用场而不同.但基本上可以归结为如下模式中的全部或个中一部分:导体、绝缘体、添补、隔离层、屏蔽层、内护套、添补、隔离层、外护套
四． 电线电缆材料
1. 导体(铜线、铝线等)
胶料(PP、PE、PVC等)
1-1. 铜线种类:裸铜线、镀锡铜线、漆包铜线、铜箔丝以及无氧铜(含铜 量99.997%)
1-2. 各种金属之导电率、比重以及溶点比拟
名称
导电率
比重
溶点
铜
100%
8.89
1083
银
109%
10.5
960.8
铝
61.2%
2.7
660
镍
25.2%
8.9
1455
锡
15%
7.28
231
金
70.8%
19.3
1063
钢
34.4%
8.3
1230
钨丝
93
3370
2. 胶料(PP、PE、PH、PVC等)
2-1. PVC胶料简介
PVC起源于1933年,比重为1.45,外不雅观呈白色粉未状,属极性材料,一样平常限用于600V.介电特性较差,但便于加工,本钱低且绝缘性能较好.
2-2. PVC种类
PVC分类为SRPVC FRPVC,以软质和半硬质为主.在配做时必须在PVC粉中加入适量的可塑剂、耐燃剂、添补剂、安定剂、绝缘土、改质剂、滑剂等稠浊后加以混炼制成PVC胶粒,方可作押出利用.PVC在65℃~85℃软化,120℃~150℃时有完备的可塑性,90℃以激烈分解放出盐酸气,故个中加工最适宜范围为15℃0~180℃之间.
五．电线体积公式
1. 绞合外径:D=√n×1.155×d D=绞合外径 N=条数 d=单根铜(芯)线外径
2. 截面积公式:d2×N×0.7854 d=单根铜丝外径 N =条数
3. 导体用量:kg/km= d2×0.7854×G×N×K1×C×K2 d=单根铜丝外径 G =铜比重=8.89 N =条数 C =芯线条数 K1=铜线绞入率=1.035 K2=芯线绞入率=1.045
4. 绝缘用量: kg/km=(D2-d2) ×0.7854×G ×C×K2 D =绝缘线径 d =导体绞合外径 G =PVC比重=1.45 C =芯线条数 K2=芯线绞入率
5. 外被用量:
5-1.三芯圆线护套用量: (D2-d2 ×3) ×0.7854×G D2=护套外径 d2= 芯线外径 G =PVC比重=1.45
5-2.如H03VVH2-F 2C线材:
【 (D12- D22) ×D2+( D2×0.7854)-( d2 ×0.7854×2) 】×G D1=完成外径之宽度 D2=完成外径之厚度 d =芯线外径 G =PVC比重=1.45
