制作双Y轴图表，一样平常有两种组合办法，一种为柱形图与拆线图组合，另一种为柱形图与柱形图组合；前一种比较大略，后一种常常会涌现柱形条重叠的问题，须要把它们分离并取好间距，由于柱形条属于不同的 Y 轴，光调度“系列重叠和分类间隔”无去实现，须要添加空缺系列占位。其余，双Y轴也可设置坐标轴刻度和方向。
一、Excel制作双坐标轴柱形图与拆线图表
如果要把产品产量、合格数量与合格率制作成双Y轴图表，一个 Y 轴表示产量与合格数量，另一个 Y 轴表示合格率，制作方法如下：

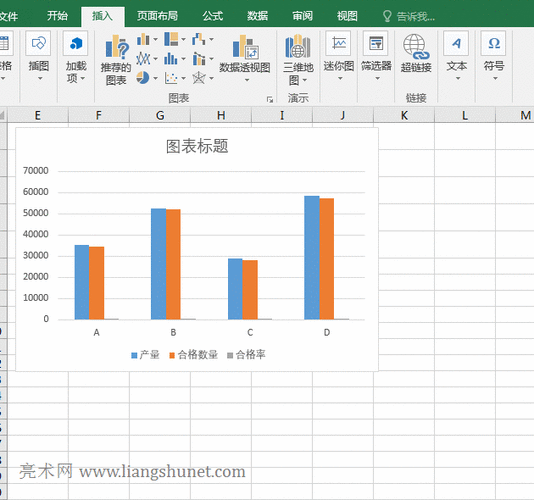

1、插入图表。选中表格任意一个单元格（如 A2），按 Ctrl + A 全选表格，选择“插入”选项卡，单击“柱形图或条形图”图标，在展开的样式中选择第一个“簇状柱形图”，则以表格数据天生所选图表，把它移到表格右边；操作过程步骤，如图1所示：
图1
2、把柱形条表示的合格率设置为用拆线表示。右键图表，在弹出的菜单中选择“变动图表类型”，打开“变动图表类型”窗口，选择左边最下面的“组合”，“次坐标轴”勾选“合格率”（如果“合格率”的“图表类型”不是“折线图”，单击“合格率”右边的下拉列表框，然后选择“折线图”），单击“确定”，则合格率用折线图表示；操作过程步骤，如图2所示：
图2
3、修正拆线图颜色。单击拆线图选中它，选择“格式”选项卡，单击“形状轮廓”（有支笔的）图标，在弹出的颜色样式中选择一种颜色，如“橙色”，则拆线图变为“橙色”；单击中间一段拆线选中它，再次展开颜色样式，选择“赤色”，则中间的一段变为“赤色”；操作过程步骤，如图3所示：
图3
二、Excel制作双坐标轴柱形图，并避免柱形条重叠（一）只补次坐标轴空缺系列
1、给合格率添加一个坐标轴。由于产量和合格数量数值比较大，而合格率用百分比表示数值比较小，不随意马虎选中合格率的柱形条，但可以显示数据标签，然后通过选中数据标签来选中柱形条。单击图表任意处，图表右上角涌现三个图标，单击“图表元素”（即加号）图标，在弹出的选项中勾选“数据标签”，则每根柱形条上涌现相应的数值；右键个中一条用百分比表示的灰色柱形条，在弹出的菜单中选择“设置数据系列格式”，则在窗口右边打开“设置数据系列格式”小窗口，选择“次坐标轴”，则合格率用该坐标轴表示；操作过程步骤，如图4所示：
图4
2、添加两列“合格率”且把它们添加到图表。
A、单击列号 D，选中 D 列，按 Ctrl + C 复制，再选中 E 、F 列，当前选项卡为“开始”，单击屏幕左上角的“粘贴”，然后选择“粘贴数值”下的“值和数字格式”图标，则把“合格率”粘贴到 E、F 列；
B、右键图表任意处，在弹出的菜单中选择“选择数据”，打开“选择数据源”窗口，把“图表数据区域”改为 =Sheet2!$A$1:$F$5（即把$D$5 改为 $F$5，也便是把 E、F 两列添加进去），单击“确定”，则 E、F 列添加到图表并自动与原“合格率”一样自动选用次要坐标轴；操作过程步骤，如图5所示：
图5
3、拆开重叠柱形条。
A、把 Y 轴主坐标轴的柱形条间距调小一些。右键主坐标轴的个中一种柱形条（如“产品”的蓝色柱形条），在弹出的菜单中选择“设置数据系列格式”，在窗口右边打开“设置数据系列格式”窗口，把“系列重叠”改为 -20%，按回车，则 Y 轴主坐标轴的柱形条间距变小；
B、使次坐标轴的右边的柱形条（即“合格率”的蓝色柱形条）与主坐标轴的右边柱形条（即“合格数量”的“橙色”柱形条）拉开得当的间隔。选中“合格率”灰色的柱形条，“系列重叠”改为 -100%，按回车，“分类间隔”改为 10%，按回车，两坐标轴右边的柱形条分离；
C、把灰色的“合格率”柱形条调度到右边。右键图表任意处，在弹出的菜单中选择“选择数据”，打开“选择数据源”窗口，选中第一个“合格率”，单击倒三角下移，把它下移到末了，单击“确定”，则灰色的柱形条调到右边；
D、删除赞助列。选中 E、F 两列，按 Delete 键把它们删除，则图表中也删除了它们的柱形条；操作过程步骤，如图6所示：
图6
4、调度柱形条颜色和隐蔽删除列的图例。
选中灰色的柱形条，选择“格式”选项卡，单击“形状添补”图标，在弹出的颜色样式中选择“浅绿”，则灰色柱形条变为浅绿色；单击“图例”选中它们，再单击“橙色”的方块选中它，单击“形状”添补图标，选择“无添补颜色”，则“橙色”方块被隐蔽，同样方法隐蔽蓝色方块；操作过程步骤，如图7所示：
图7
5、拆开重叠数据标签或把它们隐蔽。
选中“产量”的数据标签，单击图表右上角的“图表元素”图标，把鼠标移到“数据标签”上，再单击它右边的玄色小三角，在展开的子选项中选择“居中”，则所有“产量”的“数据标签”移到柱形条的中间，重叠的数字分离；单击图表任意处，单击“数据标签”取消勾选，则柱形条上的所有字数被隐蔽；操作过程步骤，如图8所示：
图8
（二）补主坐标轴和次坐标轴空缺系列
把主坐标轴和次坐标轴的各一列或几列作为赞助列，例如把“合格数量和合格率”都复制一份，然后粘贴到 E 和 F 列，再把们添加到图表，然后再分别调度主坐标轴和次坐标轴的“系列重叠和分类间隔”把重叠的柱形条分离，操作方法参考上例。
三、Excel坐标轴设置1、坐标轴方向设置。
在 X 轴下右键，在弹出的菜单中选择“设置图表区域格式”，在右边打开“设置图表区域格式”窗口，选中 X 轴，单击“箭头末端类型”下拉列表框，选择一种箭头（如第一排左起第二个），则 X 轴加上箭头；选中右边的 Y 轴，同样方法给它选择一种箭头；操作过程步骤，如图9所示：
图9
2、Excel坐标轴刻度设置
右键右边的 Y 轴，在弹出的菜单中选择“设置坐标轴格式”，在右边打开“设置坐标轴格式”窗口，“最小值”设置为 0，“最大值”设置为 1，单击“坐标轴选项”把它折叠起来；单击“刻度线”把它展开，“次要类型”选择“外部”，则次坐标轴设置好刻度；单击“数字”把它展开，把“小数位数”设置为 0，按回车，则 Y 轴“标签”不保留小数位数；操作过程步骤，如图10所示：
图10
