1.在账户密码输入界面点击登录，进行拼图验证，拖动滑块，上方拼图块随滑块同步移动，拼图失落败显示笔墨提示，滑块及拼图返回初始位置；
2.拼图验证成功后返回账户密码输入界面，并通过上方笔墨提示账户密码输入的验证结果。

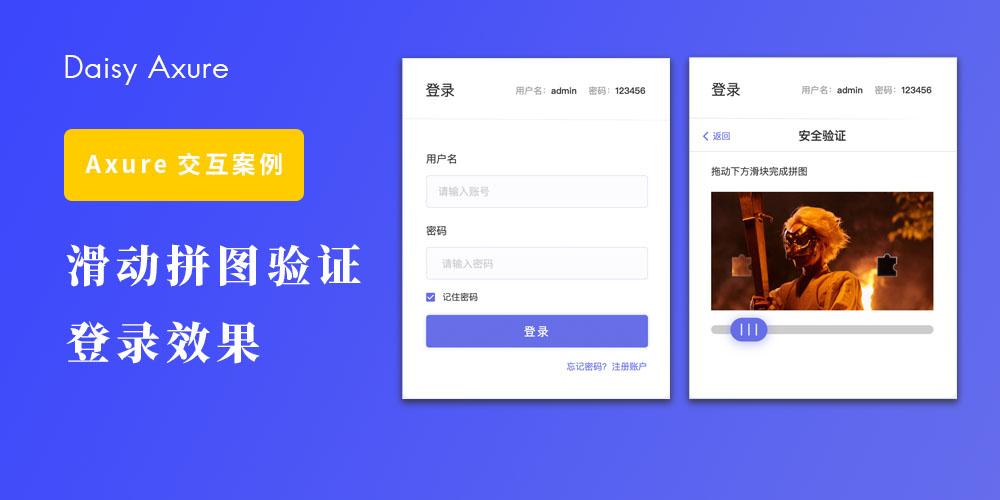

预览效果：
原型预览地址：https://93yr89.axshare.com
二、制作交互效果
全体交互分成两个部分，分别是拖动拼图以及账户密码输入，我们须要拖入一个动态面板，命名为「content」，调度动态面板大小，创建以上两个状态。
1. 制作拖动拼图效果
1）交互效果剖析
1.拖动滑块时，上方的拼图块随着滑块滑动而同步滑动，且滑动范围不超过灰色背景条的两端。
2.拖动结束时，若拼图块对齐缺口，弹出成功提示的弹层并且返回到登录面板中。
3.拖动结束时，若拼图块未对齐缺口，滑块和拼图块返回原来的位置，显示笔墨提示。
元件准备
双击拖入的动态面板「content」，选择【滑动验证】状态，按照图示准备好以下元件并进行命名。
元件解释
1.「success notice」是拼图成功的提示弹层，底部的矩形可以设置为透明度为70%白色添补，将全体组合置于图片上方，点击右键【设为不可见】。
2.「contact line」为宽度为4px的热区，热区是透明的元件，作为赞助用场，放到缺口的右侧作为拼图块移动时打仗的条件；
3.选中笔墨「notice」，点击右键，选择【交互样式】，添加【选中】效果时，设置字体颜色为赤色。
添加交互效果
1.给滑块「slider」添加【拖动时】的交互，分别设置滑块「slider」和拼图块「block」【跟随水平拖动】，点击【更多选项】，添加边界值【左侧≥30】【右侧≤330】；
2.给滑块「slider」添加【拖动结束时】的交互，点击【添加环境】，【元件范围】-「block」-打仗-【元件范围】-「contact line」时，添加以下动作：
【显示】弹层组合「success notice」；【等待1000ms】；【设置面板】「content」为【输入账号密码】状态；隐蔽「success notice」；移动「slider」及「block」【回拖动前位置】，动画为【线性500ms】；
3.连续给滑块「slider」添加【拖动结束时】的交互，设置和2中条件相反即【Else If为真】，添加以下动作：
移动「slider」及「block」【回拖动前位置】，动画为【线性500ms】；【选中】提示文本「notice」；【设置文本】「notice」为：“请掌握拼图对齐缺口”。
做完以上步骤，拖动拼图的效果就完成了，滑块「slider」全部交互如图：
2）账号密码输入验证
交互效果剖析
对输入内容为空/缺点进行判断并提示用户，紧张有以下几种环境
1.用户名输入为空时，提示：请输入用户名
2.密码输入为空时，提示：请输入密码
3.用户输入缺点时，提示：用户名不存在
4.密码输入缺点时，提示：密码输入缺点
5.用户名密码均输入精确时，提示：登录成功
元件准备
双击拖入的动态面板「content」，选择【账号密码输入】状态：
1.拖入一个矩形框，调度大小，设置边框颜色为：#666EE8，透明度：20%，命名为「username-line」，在右侧交互样式面板中设置【元件选中时】的样式为边框颜色：#666EE8，透明度：100%，设置选项组名称为「option」；
2.拖入一个文本框元件，置于「username-line」上方，隐蔽边框，命名为：「username-input」，在右侧交互样式面板中设置提示笔墨为：“请输入账号”
3.同理制作出密码的输入组件并进行命名。
4.拖入一个矩形元件，调度样式，命名为：「login」；拖入一个文本标签，置于用户名输入上方，命名为「notice」，点击右键【设为不可见】。
所有元件及命名如下：
添加交互
1.给「username-input」添加【获取焦点时】的交互，【选中「username-line」为真】；【失落去焦点时】【选中「username-line」为假】；
2.同样给「password-input」添加【获取焦点时】的交互，【选中「password-line」为真】；【失落去焦点时】【选中「password-line」为假】；
3.接下来给登录按钮「login」添加【单击时】的交互，分别添加我们在交互剖析中的上5个环境，并设置对应的动作，这里就不一一赘述了，所有的交互效果如下：
本文由 @Daisy 原创发布于大家都是产品经理，未经作者容许，禁止转载。
题图来自 Unsplash，基于 CC0 协议
