凭什么叫聪慧屏幕？酷开光彩A55拆机详评
A55这样一款高逼格的电视，到底值不值6999元这个价？做工品质又是如何呢？在此前一篇A55拆机文章里，本人初步展示了A55神秘的“内部天下”。本日，我将通过对酷开光彩A55进行更深入的拆解与解读阐发，让大家从更专业的角度来看看A55！
再Show一次A55没有接口的背板，是不是比普通的黑乎乎的背板要性 感多了？

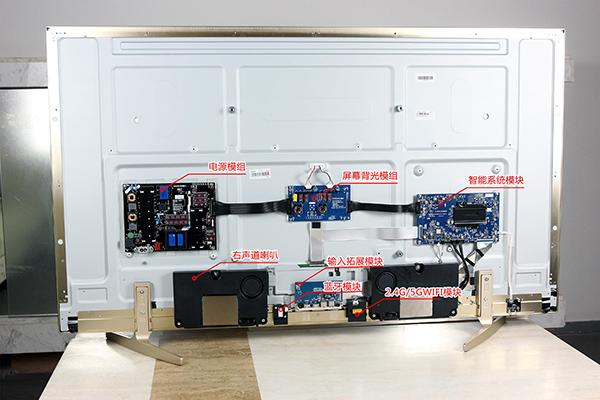

在上一篇的大略拆机文章中，已经把A55的内部的电路作了个大略先容，接下来将针对这些电路往细节方面穷究。
接下来，我会按照由上图中的PCB电路的次序，即电源->背光驱动->主板->显示掌握模块->无线拓展模块->音箱->显示屏的顺序，以专业的角度逐一给大家展示。
一：看得见的品质，A55的电源解析
这块电路板是A55的电源转换模块，是A55强有力的心脏。电源从左下方的标准接口接入，通过整流滤波、变频、调压等一系列繁芜的流程，终极取得下级电路所须要的电压和电流。
作为非电子专业的
首先在电源输入插口阁下，可以看到有个褐色的小圆柱，这是A55电路中最基本的保护元件——保险管。其浸染便是电路在发生非常时电流过大的时候果断开路断电，保护电路不被发热烧毁等避免危险。而在保险管的阁下是绿色的片片，是一个“智能”的元件，叫热敏电阻，它的编号为SCK208。 其紧张浸染便是在开机瞬间抑制涌浪电流。由于在开机的瞬间，很多电容两端的电压为零，呈通路状态，开机瞬间会有比正常大非常多的浪涌电流，这个热敏电阻能 够在大电流的时候通过发热加大电阻，对进来的大电流进行抑制减小，也达到了保护电路的浸染。题外话一下，很多电器在多次频繁开关后，寿命减少，很有可能就 是用了比较差劲的热敏电阻或者根本没用。
其余，在电源电路板中，值得留神的是棕色长条形状的电解电容，这是来自日本有名品牌黑金刚KXJ系列。黑金刚电容可不大略，来看一组市场霸占率的数据：
1、黑金刚，占天下22%
2、nichcon，占天下17%
3、红宝石，占天下13-14%
4、松下，占天下10%
嗯，现现代界上电容做得好的都这天本品牌，国人要努力啊！
黑金刚，又叫做嘉美工，英文名叫做chemi-con，质量和性能都是非常不错的，技能上有上风，当然价格也很高，险些是所有常规电容中最贵的。它在急充放电容、铝电解电容、薄漠电容均做得不错，紧张的客户有艾墨生，华硕，台达，创维等，还有一些中国的军用产品生产企业，详细名字不宜透露。
二：LED背光电源驱动电路：稳定压倒统统
紧接着进入到背光灯驱动电路模块，该模块紧张的浸染，是将显示屏幕中的LED背光源供应恒流恒压的电源。LED实际上是发光二极管光源，跟传统的光源不一样，是非线性的元器件，这块电路的浸染，便是通过各种反馈，动态调节供电状态，从而使得电流趋于恒定。用大略的人话描述便是：LED背光是个好东西，但是脾气不咋地，伺候不好就感情变革大，事情不稳定。以是要专门设计一块电路来侍候它。
该PCB板周边三处排线，左接电源转换电路，上接显示屏幕内的LED光源，右接智能处理器主板。
三：豪华配置的处理器主板——A55的聪慧大脑
OK，接下来这个组成模块可主要了，便是A55的大脑——智能处理器主板！
看上图，这块主板上中间靠右部分覆盖了一块金属散热片，如果没猜错的话，里面便是华为海思拥有自主知识产权的高性能SoC芯片——海思Hi3751 V800，接下来很快就可以给大家揭晓！
智能处理器主板有几个值得把稳的地方，首先便是这块主板上布满了很多固态电容（上图标红的元器件）。要知道，在电器产品中，是否采取固态电容如 今已经成为衡量一款产品质量的主要标准。固态电容全名为固态铝质电解电容，是除了钽电容外最高真个电容，它采取高导电性分子材料，在担保性能的同时还缩小 了体积，而且跟传统的充满电解液的电解电容不同，固态电容采取的固态材料，对温度的敏感性不是很高，不会产生爆裂、漏液等危险的情形，在高低温和性能等方 面的稳定性要更为出众。
除此之外，在这里再次提一下A55采取的玄色PCB主板，玄色PCB一样平常只在苹果电脑等高端设备涌现。在制作PCB的过程中，玄色是最随意马虎造成色差的，如果利用的质料和制作工艺稍有偏差，会直接导致不良率的升高，生产本钱增加。其次，由于玄色PCB的电路走线难以辨认会增加研发及售后阶段的维修和调试的难度，一样平常如果没有功力深厚的研发设计团队，是不会轻易用玄色PCB的。可以说，采取玄色PCB是一个品牌强大自傲心的表现。
随后，费了九牛二虎之力，终于还是揭开了主板上的散热片（请不要模拟）。果不其然，海思Hi3751 V800露出庐山真面孔！
这款芯片基于四核Cortex-A9架构CPU+八核Mali-450 GPU+双核Hi-VEngine VPU，统共十四个核心，而CPU单核主频就可达1.5GHz，是目前市情上性能最强的电视芯片。结合酷开系统轻量化的Linux底层优化技能，使得A55在日常启动、相应、高清视频以及大型游戏运用上都是比一样平常的互联网电视要快上许多。
此外，A55内置四颗HYNIX（海力士）DDR3内存，型号为H5TQ4G63AFR，总容量为2GB容量，频率可达1866MHz，双通道规格可以带来2倍的内存带宽，在大量的数据频繁交流处理时能够带来更快的速率。海力士是环球数一数二的内存大品牌，2013年的市场份额就已经霸占30%。海力士的内存口碑很好，品质上有保障，这几枚内存颗粒频率高，运行速率快。
跟很多智能电视的2G或者4G的存储容量比较，A55还的容量堪称豪华。在主板上采取了一颗16GB的东芝的THGBM5G7A2JBAIR的EMMC Flash内存颗粒，采取的是19nm制程。这种闪存读写性能出众，在系统启动速率、运用安装速率、加载速率、照片文件浏览速率等都有明显提升，这也是担保A55速率快的主要缘故原由之一。
在A55的处理器主板上，除了各种豪华的芯片和元件外，我还创造了个覆盖着陶瓷散热片的芯片，这是啥呢，扣开这个散热片看看：
散热片下面是来自TI（德州仪器）的TAS5707，是一块具有EQ和DRC（软件掌握）的20瓦数字立体声音频功率放大器芯片。TAS5707支持8kHz到48kHz取样频率,能向8欧姆的音频负载供应20W功率，TAS5707的事情电压从8V到24V，能驱动桥式连接的立体声扬声器，仿照音频输入/输出。20W是什么观点？看看测试出来的最大分贝数据吧：
107.3分贝，又是什么观点？110分贝：螺旋浆飞机起飞声音；100分贝：气压钻机声音；90分贝：喧华酒吧环境声音。自己判断吧，哈。
哦，说回陶瓷散热片吧，为什么不用传统的金属散热呢？A55的音频放大芯片功率大，散热 是个寻衅。陶瓷散热片的上风在于热容量小，本身不蓄热，不会像金属散热片一样形成“热阶梯”影响散热；最大的特色便是陶瓷本身微孔洞的构造，极大地增加了 与空气打仗的散热面积，大大增强了散热效果，同比条件，在自然对流状态下，散热效果比超铜、铝，密闭环境下，主动辐射散热能力8.8倍于金属材料，散热上风更加明显。
看完智能处理器主板正面，翻事后头看一下，很干净的板子，同时中间区域是密密麻麻有规律的元器件引脚和焊接点。
四：4K IPS显示核心——LGD不明觉厉芯片
接着看一下A55的液晶屏幕驱动电路，利用了与液晶屏幕配套的LG原厂驱动PCB板，液晶驱动主控芯片的型号为TLi2380EP。据酷开官方先容，A55的原装LGD 4K屏幕可利用芯片自适应视频编码算法，实现4K影像点对点还原，提升刷新频率，有效办理传统4K电视运动画面抖动、拖尾的问题，估计与这块液晶驱动主控芯片有很大关系。
五：无线数据交流模块——无限拓展的秘密
酷开光彩A55的最大差异，便是采取无线来完成所有的操作。无线技能模块，在A55身上，可以说是比主控芯片更主要的电路了。在拆解的时候我们才创造，原来A55内部有多块不同分工的无线交互模块电路，包括Wi-Fi，蓝牙和2.4G人机交互，无线HDMI等等，我们下来逐一讲解。
首先是2.4GHz人机交互模块。跟想象中不一样，A55居然支持险些所有的2.4G无线协议。也便是说，在遥控人机交互，掌握电视和内容的时候，只有你想不到的掌握办法和设备，没有实现不了的功能。这些功能让我对A55的印象再一次改不雅观。如果我是工程师，我可以让家里所有的带电的设备，都与A55产生互动！
这是个烧脑的好东西！
A55的2.4G人机交互模块，由多颗芯片组成：
看，最大那颗是Nano的WN6102，这是一颗利用于人机交互/无线音频的高集成度系统级芯片，基于高性能CPU核CK610E，基于AMBA总线架构，集成了I2S/SPDIF、SPI、UART、I2C、PCM、SDIO、GPIO、PWM、PCM、USB、ADC等外设，支持AUDIO加速、FEC纠错、CRC校验和RSA加密，并集成了SRAM、OTP和ROM。
除了WN6102，周边还有环球领先的半导体公司TI的CC2590和FRE004芯片，以TI CC2590为例，这枚芯片是低功耗低电压高性能2.4GHz RF前端，输出功率高达14dBm(25mW)，内部集成了开关、匹配网络、平衡/不平衡(Balun)变压器、LNA、功率放大器和电感，事情电压从2.0V到3.6V，可用于所有的2.4GHz ISM频段系统、无线传感器网络等等。
在这里再大略先容一下2.4GHz无线技能，这是一种短间隔无线传输技能，供开源利用，具有通用性强，带宽高，抗滋扰性强，传输间隔远等诸多优点。酷开光彩A55拥有强大的无线功能，2.4GHz人机交互模块功不可没。通过2.4GHz人机交互模块，A55可以轻松地和各种游戏手柄、无线鼠标等浩瀚无线设备相互连接。而在越来越火热的智能家居时期，A55的2.4GHz无线功能显然还有更多令人期待的可能性。
A55的Wi-Fi模块采取REALTEK瑞昱的RTL8812AU芯片，支持2.4GHz和5GHz双频双天线Wi-Fi，双收双发，支持802.11ac 2T2R，理论联网收发速率达到千兆，这是未来Wi-Fi的主流。什么N，什么G。准备接管淘汰吧。
CSR8510是A55的蓝牙模块，支持USB全速兼容，支持蓝牙4.0，并且向下兼容，可搭配其它蓝牙+无线网络模块组合，和其他射频一同运作。通过这一模块，A55可以轻松地和蓝牙音箱、腕表、耳机、麦克风、蓝牙游戏手柄进行连接，让电视功能变得更加强大！
虽然说A55是采取无接口设计，不过实际上A55底部配备了两个接口，只不过做了隐蔽处理。一个USB工程接口，仅用于工厂模式的系统升级；其余一个HDMI接口，需搭配A55的无线HDMI吸收/发射器利用（另配）。
上图便是另购的A55无线HDMI吸收/发射器，A55通过内置WiHD 60GHz无线HDMI模块，可以说是进一步将“无线”的精髓贯彻到了骨子里。A55通过无线HDMI吸收/发射器的四路HDMI接口，能够自由无线连接PS4、机顶盒等设备，而且只要一插入HDMI线，A55就能够自动识别和快速切换旗子暗记源，非常智能。
A55的按键模块里面可以看到“MOK1”标志的地方是红外吸收器，由此可见虽然A55没有遥控器，实际上也是可以支持的！
红外吸收器的阁下则是开关显示的LED灯，有赤色、蓝色、紫色等，通过导光带显示出来。
六：不大略的扬声系统——多喇叭音腔
接下来先容一下音响单元，从一开始拆机，就可以看到A55超薄机身里脸庞纳下了两个体积还不小的玄色音腔，每个音腔除了底部的高音喇叭，还配有一个大冲程中低音喇叭。
在音腔的另一壁覆盖着大面积的海绵层，卖力接管音箱的谐振和驻波，让声音更加纯净、自然！
A55通过中低音喇叭和高音喇叭进行搭配，音色丰沛，表现力强；高音喇叭通过科学的设计最大程度凸显高音的特色。
据酷开官方表示，A55是在在体积许可的极限范围内，选择了音腔最大最好的音响模组，以担保良好的音质。A55还支持DTS 2.0认证、Dolby Digital Plus杜比解码与DTS TruSurround环抱音效，配备双通道立体声四扬声器组合打造震荡影音，确实够给力的！
七：原装LG Display显示屏幕——55寸4K IPS
接下来就先容A55的液晶屏，首先看标签，型号为LC550EGY-SHM1，一款55英寸原装LGD 4K IPS硬屏，上网查了一下它的规格参数。
A55显示角度测试，在高下旁边的色彩表现都比较精良
这块原装LGD 4KIPS硬屏比拟度高达1200:1，画面表现力更强，支持10bit显示，色域更广，9ms的相应韶光，反应速率更快，且还拥有178°广视角显示，该当说在屏幕亮度、可视角度以及相应韶光等方面上风明显。
八：补充一些故意思的细节
末了看一下A55的其他内部用料和工艺细节，除了前面提到的玄色PCB，A55的排线也是很有特色。
酷开光彩A55的排线都覆盖上一层金属的屏蔽层，除了更显都雅，最主要的是防止旗子暗记彼此滋扰，稳定性高。
还有便是A55的内部钢板里还有几个加粗大号螺丝孔座，壁挂的时候用得到，很坚固，让人看了很有安全感。
末了，再来看一下A55的后壳。A55的后壳采取电镀银油漆进行喷涂，个中的电镀银浆与树脂均采取入口材料，1千克电镀银浆的价格跟一台iPhone5s差不多！
电镀银油漆一样平常用于高端汽车喷涂行业，A55利用电镀银油漆喷绘，在减轻了整机重量同时具有金属质感，更显时尚科技感。
末了以一张官方的背面图结束这次的拆机。好了，各位，我要开始安装A55了，回见。
总结：聪慧屏幕，想象空间无限大
总的来说，酷开光彩A55采取了颇为顶级的高端配置，采取大量入口元器件，看重工艺细节，具有高集成度和高模块化的内部布局。该当说一分钱一分货，酷开光彩A55售价6999元，也是物有所值。在目前酷开A55的宣扬资料中，并没有太多关于无线方面的参数，譬如蓝牙，2.4G的交互等等，通过这次的拆机，我创造了许多大家不知道的秘密。关于无线，A55给了我太多的想象空间。而且理论上是非常随意马虎实现。看来“聪慧屏幕”这个名词，越来越适宜A55了。不过，我知道的是不是太多了？
